原作者: 小路

简介：本人曾经有一段DIY经历，虽然是小打小闹，但也算有些经历了。第一次DIY放大器是从集成块（也就是IC）开始的，无它，图的就是成功率高，一句话“无需调试即可听到炮声”，那时一块单电压OTL线路的HA1392就折腾得欢天 ...

本人曾经有一段DIY经历，虽然是小打小闹，但也算有些经历了。第一次DIY放大器是从集成块（也就是IC）开始的，无它，图的就是成功率高，一句话“无需调试即可听到炮声”，那时一块单电压OTL线路的HA1392就折腾得欢天喜地。可是OTL线路不怎么高大上，于是折腾起双电压OCL线路的TDA2030，后来就是风靡一时的STK4151厚膜。
当时在笔者心目中，真正高大上的是分立元件制作的功率放大器，不过以当时的身手来制作分立放大器，恐怕是要看烟花了。那时印象中的集成功放是功率不大、声音阴柔且显得有气无力、中频不好听，而分立功放则是推动力强、声音暖和、音色一流——反正惟有分立是最好的。
而笔者DIY分立功放是近10年的事，遗憾的是没折腾出什么，倒是卧室里还靠着一部DIY的LM1875 功放在出声。LM1875是何方神圣？玩过DIY的自然知道，它就是美国NS公司（简称国半）早年推出的功放IC，其最大输出功率只有30W，被誉为声音最好的小功率IC之一。
传说因为LM1875音质不错但功率不大，因此DIY烧友都很希望国半生产出一颗功率更大、能保留LM1875声音风格的大功率IC，结果如愿以偿，国半生产出功率更大的LM3886（各位记住千万别写成LM386，那是功率1W左右的IC），不过以上都是传说。实际上LM3886除了功率确实比LM1875大许多之外（在额定工作电压下最大可达68W的连续不失真平均功率），声音表现却不见得是LM1875所具有的风格。
LM3886在音响界第一次引起轰动的一件事就是：Hi-End 名厂JEFF ROWLAND（乐林）居然把LM3886应用在自家的放大器上，而且每声道6颗LM3886并联，其优异的表现立刻让DIY烧友竞相模仿。

[清逸伦与LM3886的故事]
这要追溯到1994年，清逸伦音响的创始人吴刚先生，凭借自己设计的动态反馈功率放大器获得了美国国家半导体有限公司“NSC”大奖赛冠军，其使用的正是LM3886这颗IC。吴刚先生并没有独享这个成果，而是在1995年推出以获奖机型为蓝本的TW-100功率放大器，之后吴先生对线路进行多次改良，并且在1997年把原理图公开发表在《音响技术》杂志上，同时发布TW-200LM和TW-200MKⅡ功率放大器，其用户遍及香港、台湾、韩国及欧美地区。时至今日，动态反馈功率放大器的原理依然是DIY烧友所喜闻乐道的，其仿造者不在少数。
[关于动态反馈功率放大器]
在LM3886的应用上，JEFF ROWLAND可谓独树一帜，采用的是多个LM3886并联的形式，与前者一样，清逸伦也没有采用国半发布的标准线路，而是采用前面所说的“动态反馈功率放大器线路（简称MFB）”。
我们知道传统的功率放大器都加入了负反馈，其最大的目的是减少失真、拓展频宽，而目前大多的功率放大器都采用电压型负反馈，而这种反馈形式无法同时克服非线性失真与瞬态失真，而电流型负反馈就可以很好地解决这个问题，但同时给电路的设计和实际制作提出了比较高的要求，比如输出端的零电位控制。
而动态反馈技术使用电压型负反馈和电流型负反馈共存的方式，这种技术在喇叭负载阻抗变小时采用电压负反馈，当喇叭负载阻抗连续变化时就同时使用电流反馈和电压反馈。这种线路与一般负反馈功率放大器有所不同，它的反馈环路包含了扬声器，是一种线性的控制方式，理论上可以提高放大器的音质。

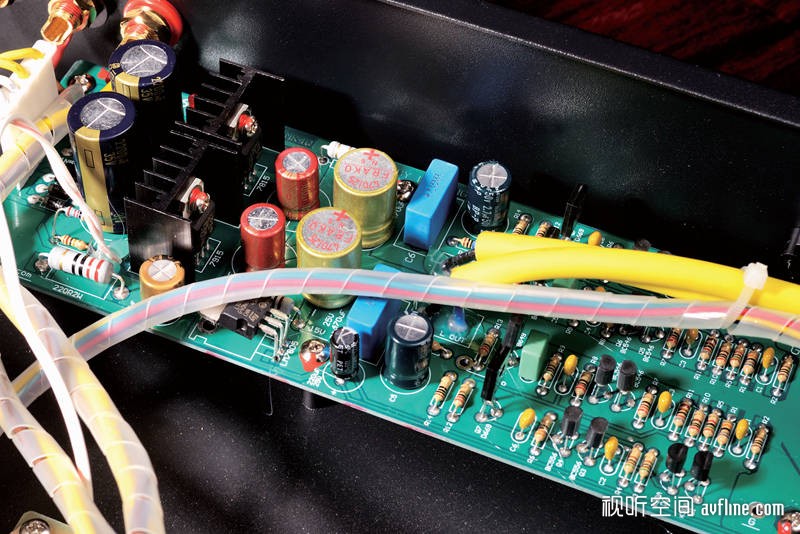

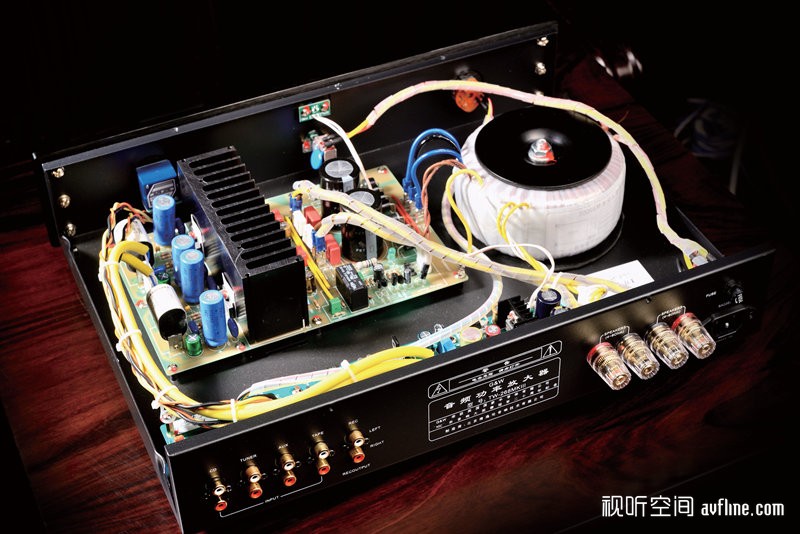

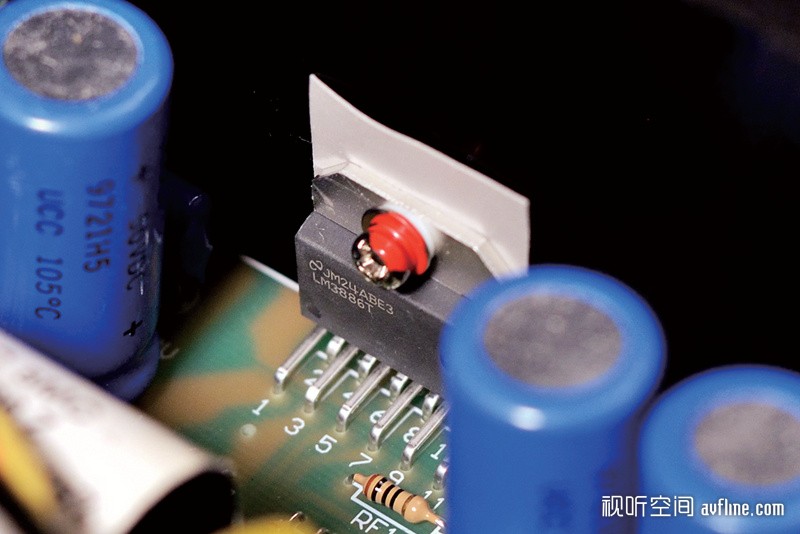

左：TW-268MKⅢ内部图；右上：TW-268MKⅢ的核心——LM3886T功放IC；右下：采用分立元件的前级放大器

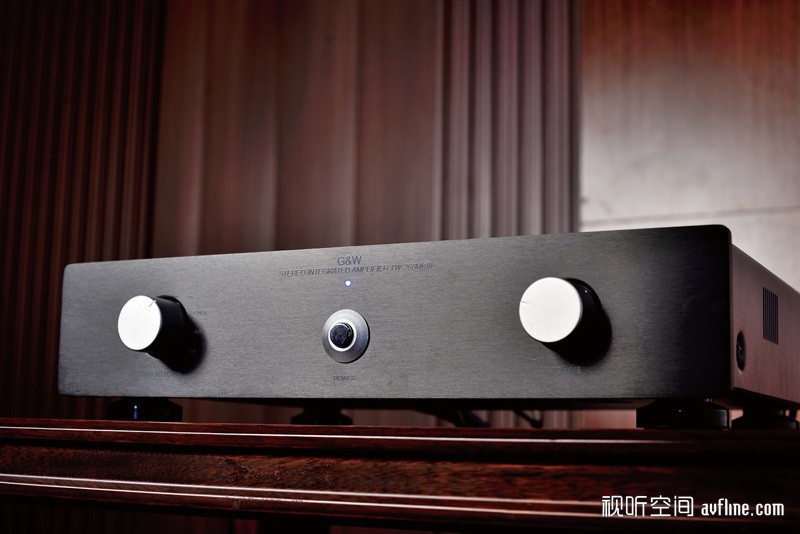

[G&W TW-268MKⅢ]
为了纪念动态反馈功率放大器获得了美国国家半导体有限公司“NSC”大奖赛冠军十周年，清逸伦在2004年推出TW-268LM动态反馈功率放大器，TW-268LM在继承TW-200MKⅡ所有特点之余还做了不少改进，而不少用家在使用TW-268LM之后都觉得它带有电子管放大器的音色，又有晶体管放大器的动态。后来推出的TW-268MKⅡ对TW-268LM做了改良，并且取消了耳机输出，前级放大线路也有所不同，而本文主角TW-268MKⅢ则是TW-268MKⅡ的后续版本。

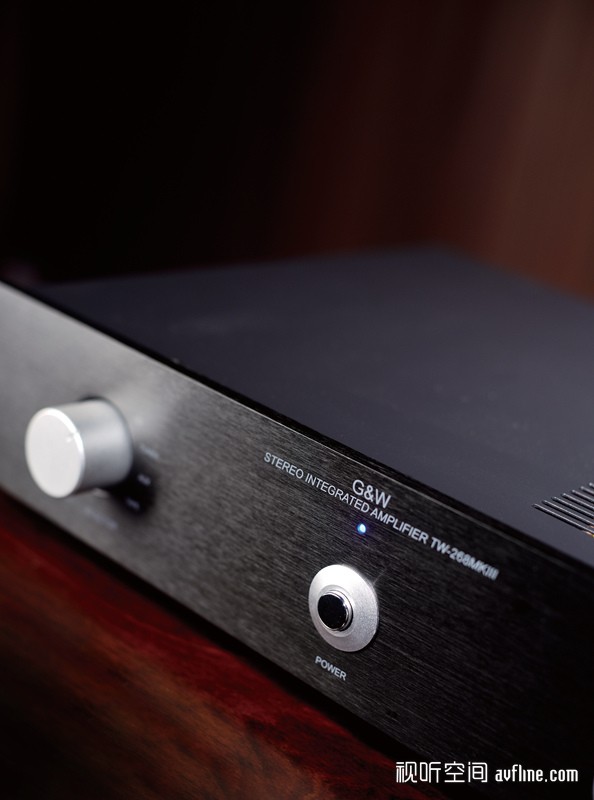

在外观上，TW-268MKⅢ与TW-268MKⅡ几乎一样，因此只能从型号上做辨别。TW-268MKⅢ的内部依然沿袭前两代的布局，靠近背板的是前级输入部分，左侧是一只给整机供电的环形变压器，而机箱中部到右侧是整流滤波和功率放大部分，这样的布局也是相当合理的。在用料上TW-268MKⅢ与TW-268MKⅡ相差不大，只是在一些关键部位更换了电容和电阻，同时笔者也看到TW-268MKⅢ使用的前级放大器已经不是第一代的场效应管甲类放大器，而是失真更低的差分输入、三极管互补输出的放大线路。

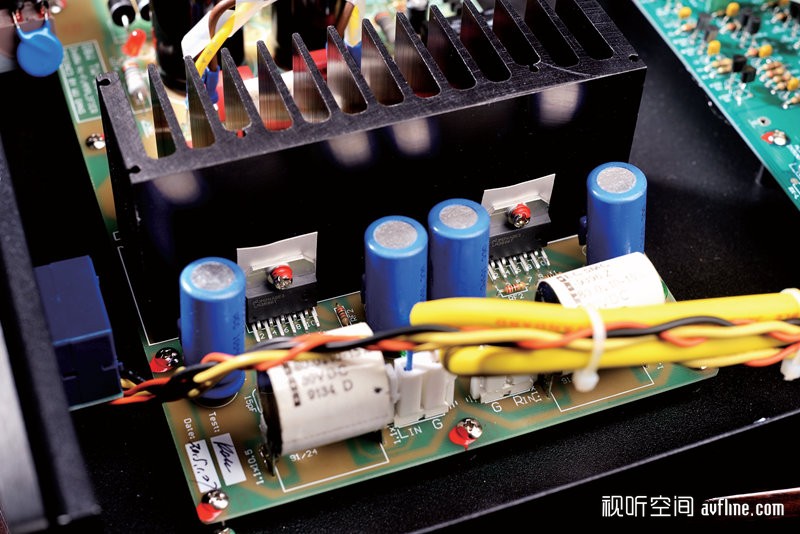

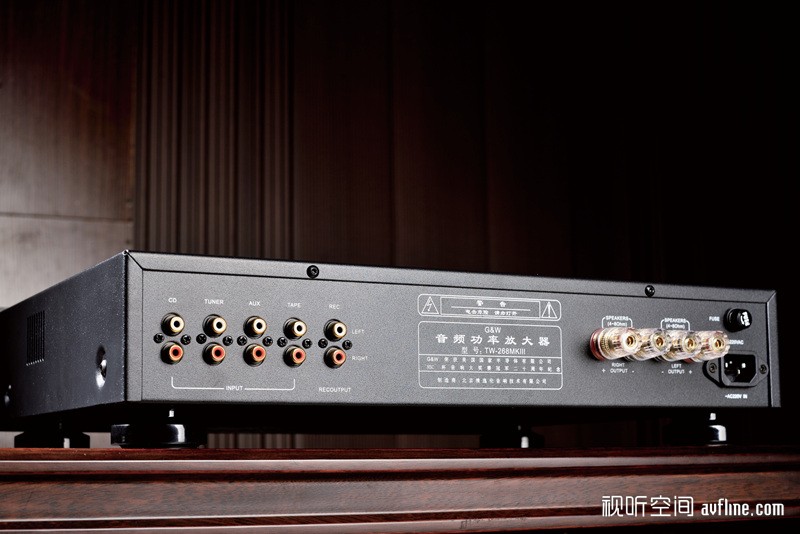

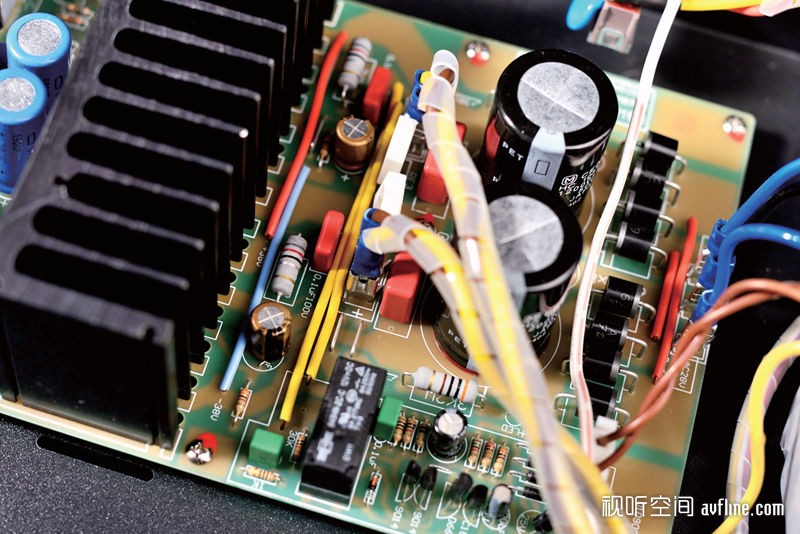

左上：放大部分每声道采用1颗LM3886T;左下：给整机输送电源的整流滤波部分；右：TW-268MKⅢ背部图
[实际听音感受]
在前两年，本人领略过G&W TW-368T BTL合并式功率放大器的声音表现，其甜美的音色给我留下了深刻的印象，因此对于眼前的这台TW-268MKⅢ颇有好感。TW-368T是BTL放大器，其输出功率达到每声道150W，整机一共使用了4颗LM3886，而TW-268MKⅢ是OCL线路，功率只有68W，也就使用了2颗LM3886。
搭配TW-268MKⅢ的是PMC OB1i落地音箱，对于功率只有68W的TW-268MKⅢ来说似乎有点勉为其难，而前端是QUAD 99CDP-2 CD播放机。OB1i 中性直白，99CDP-2则是音色一流，他们的售价都在万元之上，搭配平民价的TW-268MKⅢ会产生怎么样的化学反应呢？

模拟母带直刻的《邓丽君25周年》
这是ABC出品的，直接用开盘母带直刻，音质自不用说。听第一首“小城故事”时，我就觉得声音比较讨好我的耳朵——温暖而醇厚，歌声明亮但不尖锐，是一种浓郁的模拟味。这得归功于母带直刻这种技术，当然TW-268MKⅢ的还原能力也不可忽视。
王菲《天空》
这个专辑的“天空”有两个版本，但我还是喜欢Unplugged这个版本多一些，皆因太喜欢里面有节奏的鼓声，而王菲也确实唱得感情至深。放这首歌的时候，鼓声的量感足够让我感到过瘾，王菲的声音柔弱而甜美，TW-268MKⅢ依然能带来温暖而醇厚的声音，这种声音略带修饰，但讨好耳朵。
《小刀会》与《火鸟》
对于功率放大器，该受的还得受，于是扭大音量到耳朵的承受极限，等待某器材发出一声哀叫。首先播放雨果《发烧碟一》中的“小刀会序曲”，高亢的唢呐过后是动态巨大的鼓声，在大音量下TW-268MKⅢ并没有出现不应该的噪音，而音场也位于两只音箱之间，并没有出现明显的压缩，这也是Hi-Fi功放应有的表现。接着播放《火鸟组曲》中的“卡茨之舞”，连续不断的火爆音乐正是考验器材动态表现的最好工具，还好在笔者可承受的音量之下，TW-268MKⅢ并没有崩溃，尤其在连续大动态的时候。
TW-268MKⅢ的68W功率是货真价实的，但如果祈求它在更高的音量之下有良好的表现也是不现实的，毕竟只有68W，另外人的耳朵恐怕也受不了那么大的音量。
[搭配]
TW-268MKⅢ的推动力是有保障的，市面的一些书架音箱只要不是效率太低的话它都推得好，在推动Wharfedale Diamond200和epos elan10这两对书架箱时都有不错的表现，与Wharfedale Diamond200的搭配是厚实而快速，与epos elan10搭配则相对柔和一些；当然可以搭配更高一级的Castle Avon1书架箱，此时声音会显得典雅而高贵。
[总结]
作为入门级的Hi-Fi功放，TW-268MKⅢ拥有一定的音乐味，温暖而醇厚的声音也比较讨好人，在与同样具有音乐味的QUAD 99CDP-2联手时，让PMC OB1i发出的声音增加了不少色彩。TW-268MKⅢ是质朴的，其声音没有Hi-End级的功放那么细腻，那么真实，甚至两频的延伸算不上出色，但其音色却是令人难忘的，这对于一台售价不到两千元的放大器来说，它给予的已经够多了。
