ToneWinner 天逸AD-8PRE/AD-8PA 电子分音前后级功放技术解析

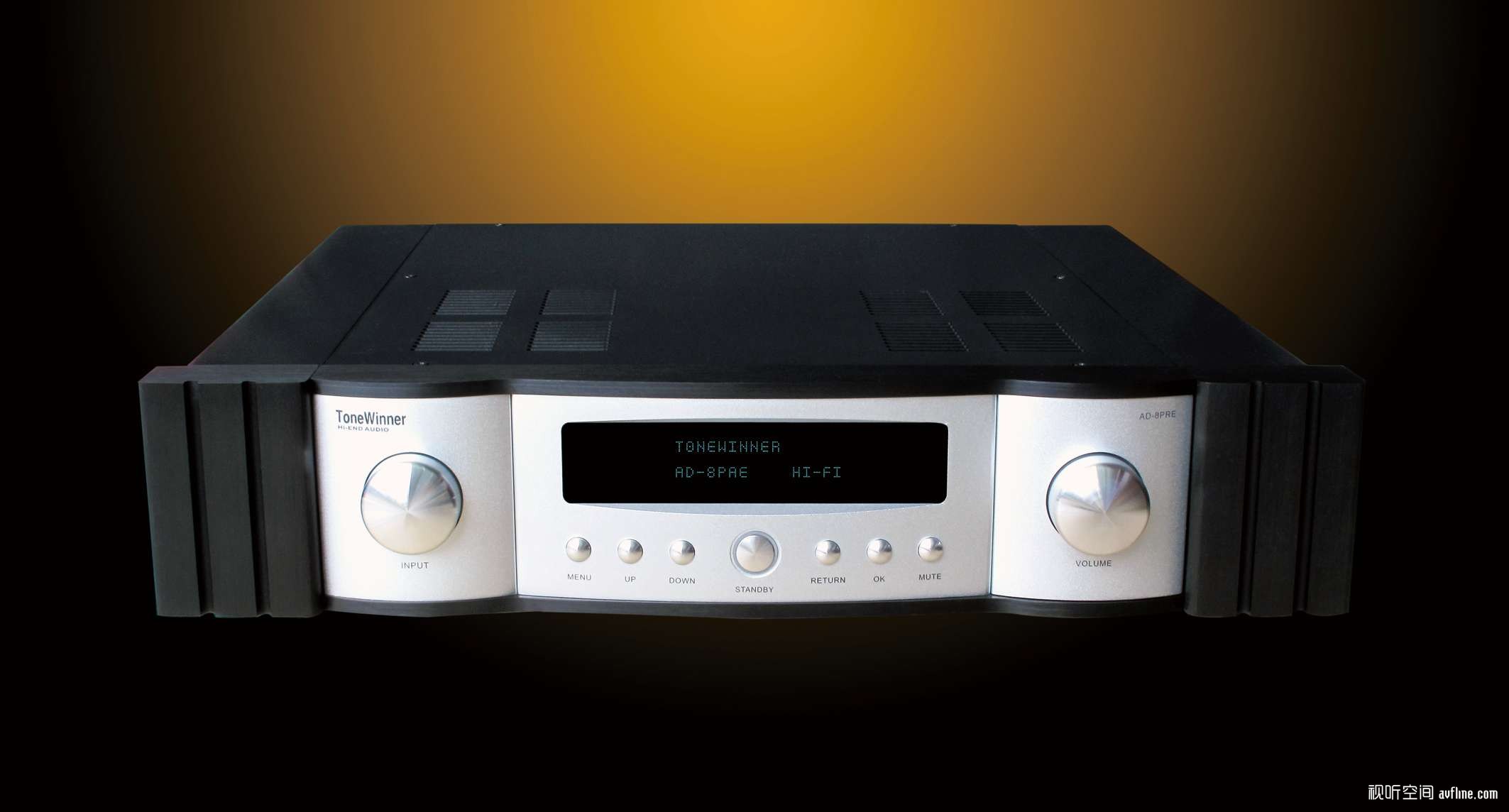

关于AD-8Pre Hi-End电子分音前级放大器

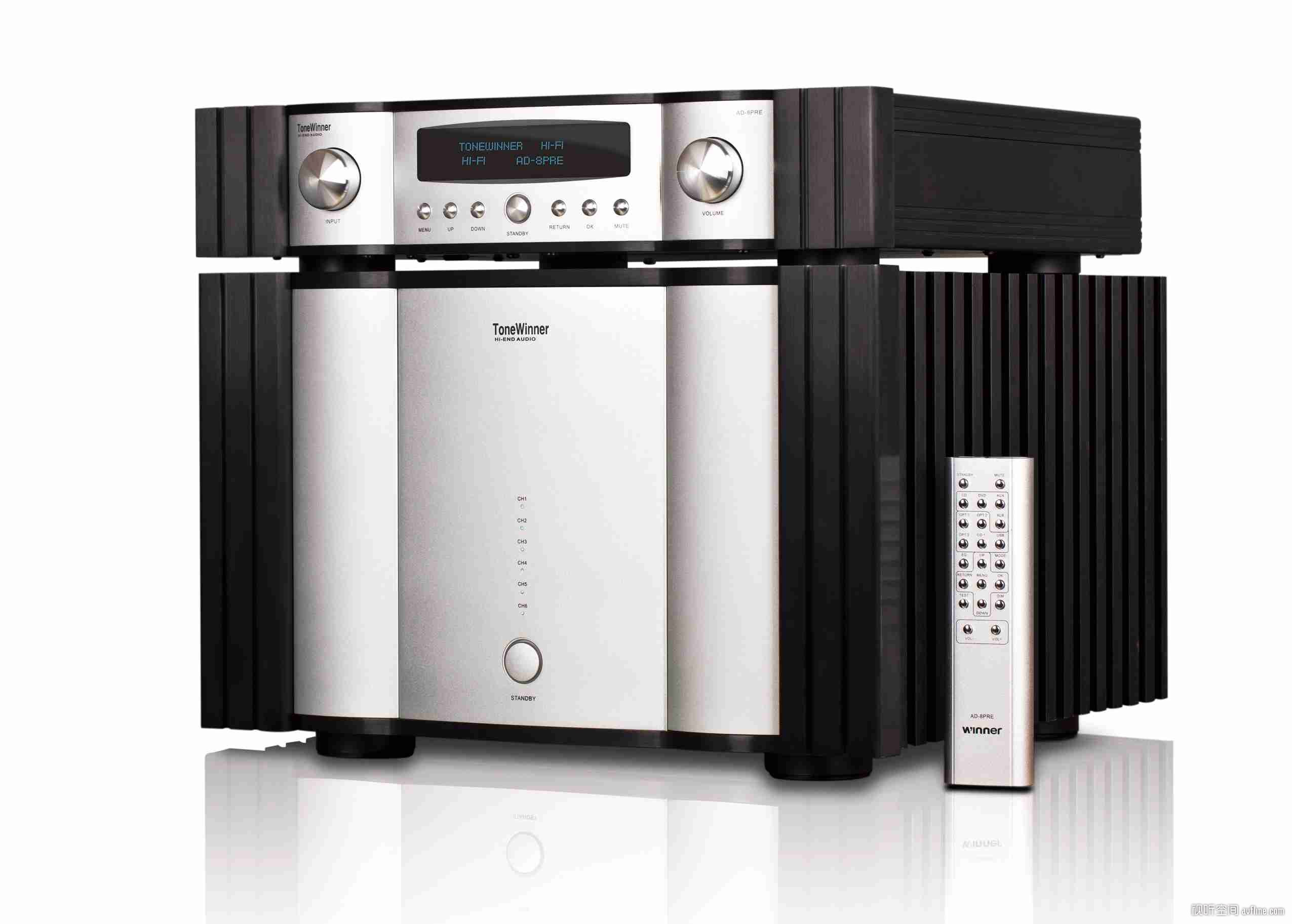

AD-8Pre/AD-8P是天逸电子历经3年时间精心打造的旗舰级Hi-End前后级放大器，天逸将20多年在Hi-End功放方面的全部技术与经验都倾注于这款产品的设计之中。精心打磨与调校了3年，如今它将以顶级Hi-end发烧器材身份震撼入市，希望能带给发烧友最极致的音乐享受。

AD-8Pre是Hi-End前级，它利用了最先进的DSP技术，实现了电子三分音，同时也使用了当今最顶级的数字接收芯片，最顶级音频DAC芯片，最顶级的音量芯片，并且是完全的全平衡设计。PCB也是镀金的4层PCB，因此它不仅仅是一台DSP技术的电子三分音前级，同时也是一台最顶级的解码器前级。AD-8P是与之配套的六通道纯后级，可以独立驱动左右声道高中低音共6路扬声器单元。它采用天逸公司最优秀的全平衡Hi-End功放电路，并拥有巨量的电源供应，巨量的功率管合并驱动，采用甲类工作方式，并精心挑选材料，精心调校制作，使得它不仅推力惊人，而且音质完美。

设计思路

众所周知，音响设计最难搞的有三个方面，一是我们几乎找不到用一个扬声器单元可以从20Hz～20kHz都有平直理想的响应，并且在全范围都有着极低的失真。这样我们的音箱总是被设计成了两分音，三分音甚至四分音，就是把整个音频频段分成几个部分，让一只扬声器单元只响应其中一个频段，这就是传统功率分音音箱的设计，市面上99%的音箱都是这种设计。它有一个致命的缺陷，就是用传统电感、电容为主的分音器很难控制分音点互近的相移和失真，这就不可避免地造成不同频段喇叭发出的声音再合成时带来较大的失真，这是音质劣化的最主要的原因。传统音箱设计另一个难搞的方面是，扬声器这种电场器件几乎都不可能在一个较宽频带内有一个平直的响应，它们的响应曲线总是七拱八翘的，这是造成音质劣化的另一个主要因素。还有传统分音器有着较高的阻抗，感抗及容抗并且是一个较复杂的混合体，它和喇叭单元固有的感抗及阻抗结合到一起会造成功放很难控制的反电动势，并降低其阻尼系数，使得每个喇叭相互串扰和影响。这是传统音响音质劣化的第三个原因。

使用DSP电子分音可以非常完美地解决以上几个问题，首先DSP技术可以使得分音点附近的相移及群延时达到理想的状态，然后用DSP算法做出的参数EQ喇叭本身的频响不平坦校正到几乎难以想象的状态，最后电子分音完全取代了功放分音器，避免了喇叭之间的相互影响。

但是，电子分音方式的使用会明显提高放大器的制作成本。以三分音为例，它会把传统的左、右两个音频通道变成六个通道。AD-8Pre/AD-8P因为采用了全平衡的设计甚至变成了十二个通道（增加6倍），所以这种设计绝不可能应用于入门级的低端系统，都是应用于顶级系统中。大家知道，对于音响而言，当价格很低时，是每一分的投入可得到几分的改善，价格高到一定程度时是一分钱一分货，当达到顶级的级别时会是十分钱一分货，当一个事物达到极致时再提高是很难的，玩音响的人都知道这个道理。电子分音从基本原理上改变了传统音响，它对音质的改善是飞跃式本质性的。所以它的这点成本的提高所带来对音质的改善在高端极品音响中是不值一提的，是最合算的一种方式。以AD-8Pre/AD-8P所能带给你的声音表现，你将会认识到这是一套性价比非常高的产品，它完全有实力挑战身价数倍于它的产品。

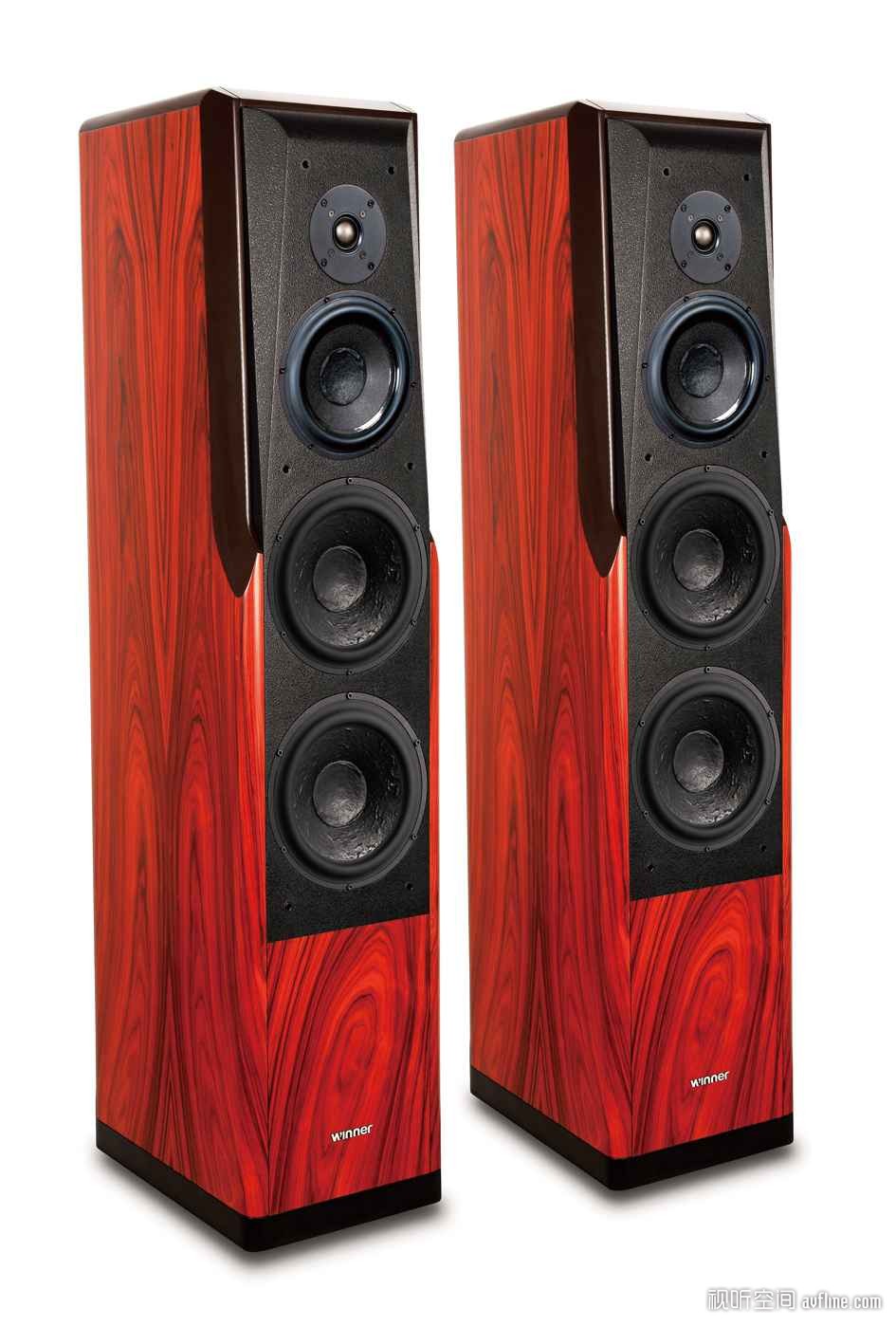

电子分音功放在使用上应该搭配匹配好的电子分音音箱。这就限制了它的使用范围，使得一些不愿意更换自己音箱的用户无法使用。为了扩大它的使用范围，天逸把AD-8Pre前级也设计成了顶级的DAC解码器前级。为了使信号最纯净，采用4层镀金PCB作线路板，为了达到最低失真、最低噪声，采用全平衡的设计，付出了多一倍的成本代价。并且DAC芯片，音量芯片，运放等关键材料全部选用著名公司最顶级的型号，甚至连每一粒电阻都是采用的高精度金属膜电阻。也就是说在不使用电子分音功能时，AD-8Pre完全可以胜任每一台顶级的DAC前级放大器。

AD-8Pre的数字接收器采用AKM最顶级的AK4118A，时基误差（Jitter）能够低到惊人的50PS。它还使用了2片DSP芯片对数字音频信号进行处理，一片专用于电子分音器，另一片用于扬声器频响处理、EQ调整，可以完美支持高达24bit 192kHz的数字音频信号。从DAC开始就使用了翻倍的材料进行全平衡的设计，共选用了多达6片ADI公司的顶级DAC芯片AD1955采用全平衡的方式进行数字到模拟的解码（DAC），AD1955可提供高达123dB的超高动态范围，远超人耳极限。经过AD1955解码后输出左右声道的高、中、低共6路全平衡信号，每路全平衡信号有2个通道，所以共有12个通道的信号，它们再经由6片JRC公司最顶级的立体声音量芯片MUSES72320进行音量控制。MUSES72320指标惊人，供电电压高达±18V，通道串扰可小于-120dB，噪声低于-118 dBv、失真度可小于0.0005%，并可按0.25dB的步进行音量控制，是当今世界最好的音量控制芯片。

除以上之外，AD-8Pre在别的材料选用上也毫不含糊，整机共用了23只BB公司的高级运放OPA2134，音频耦合电容全部采用ELNA的音频专用高级电容以及CBB电容，滤波器、电源等退耦电容也都选用高精度的金属膜电容。电阻均选用低噪声的金膜电阻。信号切换全部采用高级继电器而非电子开关。

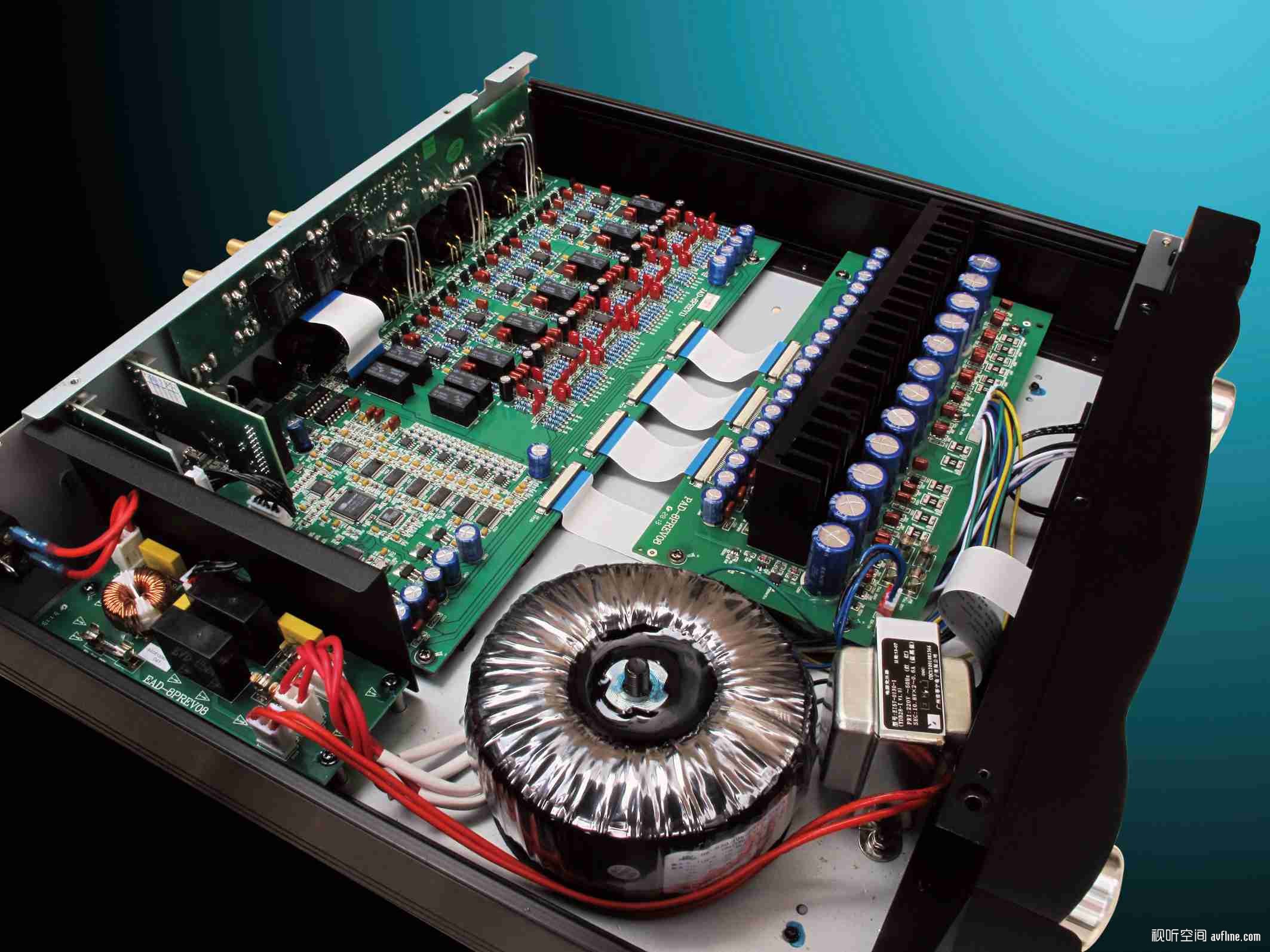

AD-8Pre的电源部分

电源采用大功率环形变压器制作的全模拟式电源，漏磁很小，为整机提供稳定充沛的供电，对外部电网的干扰过滤得非常干净，能提供最为纯净的供电。AD-8Pre的电源部分是经过了精心设计与制作的，绝对能达到第一流的前级电源，并且在结构上为了避免电源对信号电路的干扰，还采用了全屏蔽措施。

产品特点

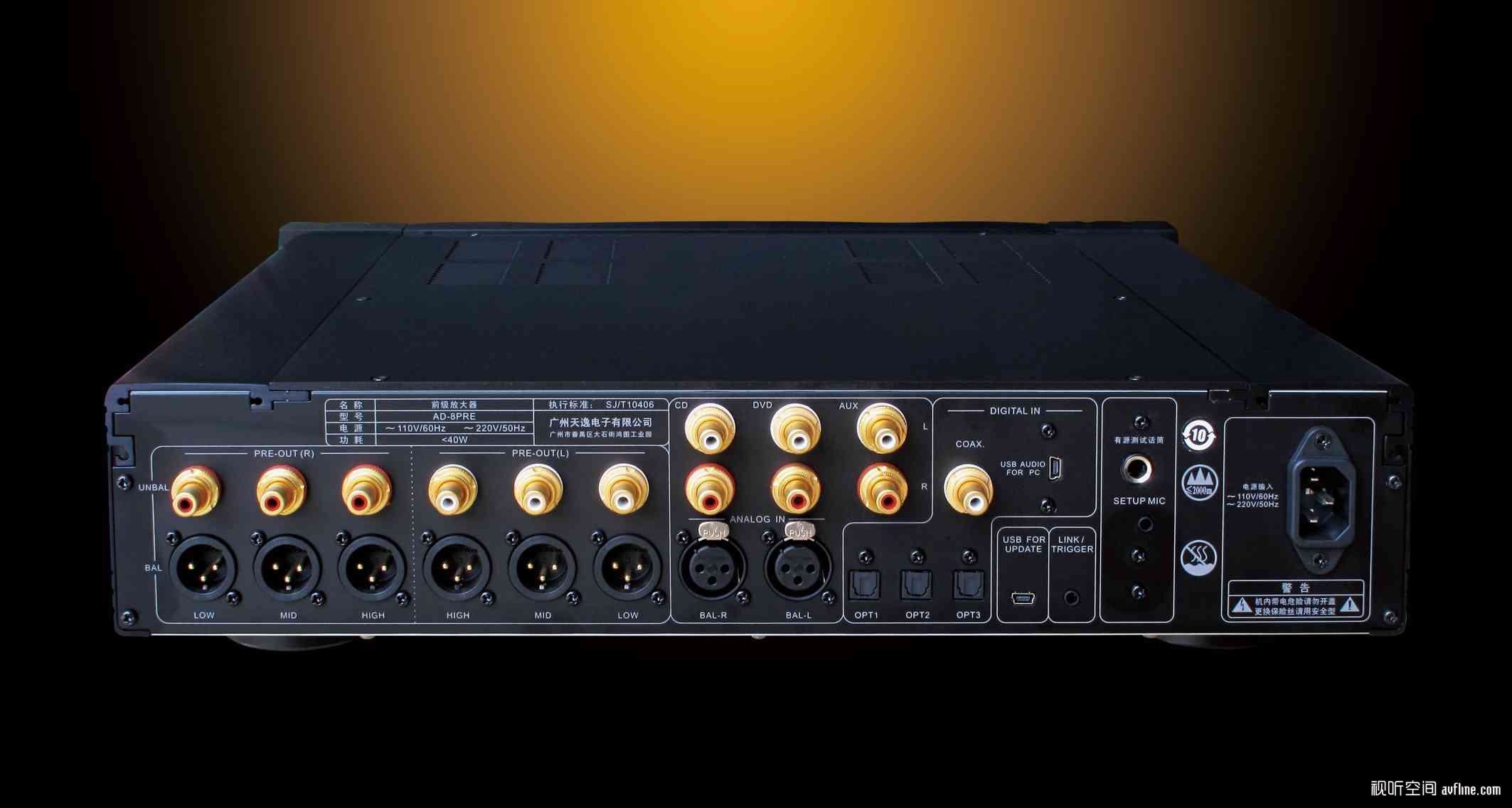

用户可以通过AD-8Pre来选择工作模式，可以在电子三分音、电子二分音以及纯前级模式间作自由的切换。如果工作在电子分音模式下，应该匹配天逸配套的电子分音喇叭。如果用户已有传统的音箱，可以将AD-8Pre设置成纯前级工作模式，纯前级模式又有2.0CH、2.1CH、2.2CH这三种细分的工作模式，2.1CH、2.2CH增加了电子分音的低音通道，是为方便客户外加低音炮而设计的。

对于更专业的用户，AD-8Pre可以赠送配套的电脑端软件，通过USB线将电脑与AD-8Pre连接之后，用户可自行设计电子二分音或者电子三分音，包括高通、低通、带通滤波器的频率、斜率的调节，中、高音相对于低音的延时，以及电平调节。并且还有左右声道独立的11段参数EQ，用于将音箱的最终的频响校正到理想的平直状态。为了方便用户使用，电脑端的设计软件采用全图形化界面，不管是设计滤波器还是参数EQ，均可在电脑端直观的看到频响曲线，并且还允许用户用鼠标随意的拖动这些曲线。

无论你的CD机有多么高级，都该尽量使用AD-8Pre光纤或同轴数码输入，只有这样才能获得最佳的声音表现。因为无论是电子分音还是针对传统音箱的频响校正，都需要用到DSP处理信号，输入的模拟信号是需要经过模数转换（ADC）变成数字信号。选用模拟信号会使信号多出一次ADC或DAC的，这对信号的各种指标都是不利的。AD-8Pre的数模转换（DAC）及模拟音频部分采用真正的全平衡设计，并采用各大世界名厂的顶级材料制作，就算没用到电子分音功能，它也是一台完完全全的顶级音频解码器前级，其素质并不在一台数万元级CD机之下。如果从数字端输入信号，AD-8Pre对音源的要求非常之低，一台千元级的蓝光DVD或数码音频播放器即可，其最终可达到的音质效果与配用数万元级别的高级CD是几乎一样的。开句玩笑，AD-8Pre使你节约的CD机的购置费，用来买整套的AD-8Pre/AD-8P还有得找哦。

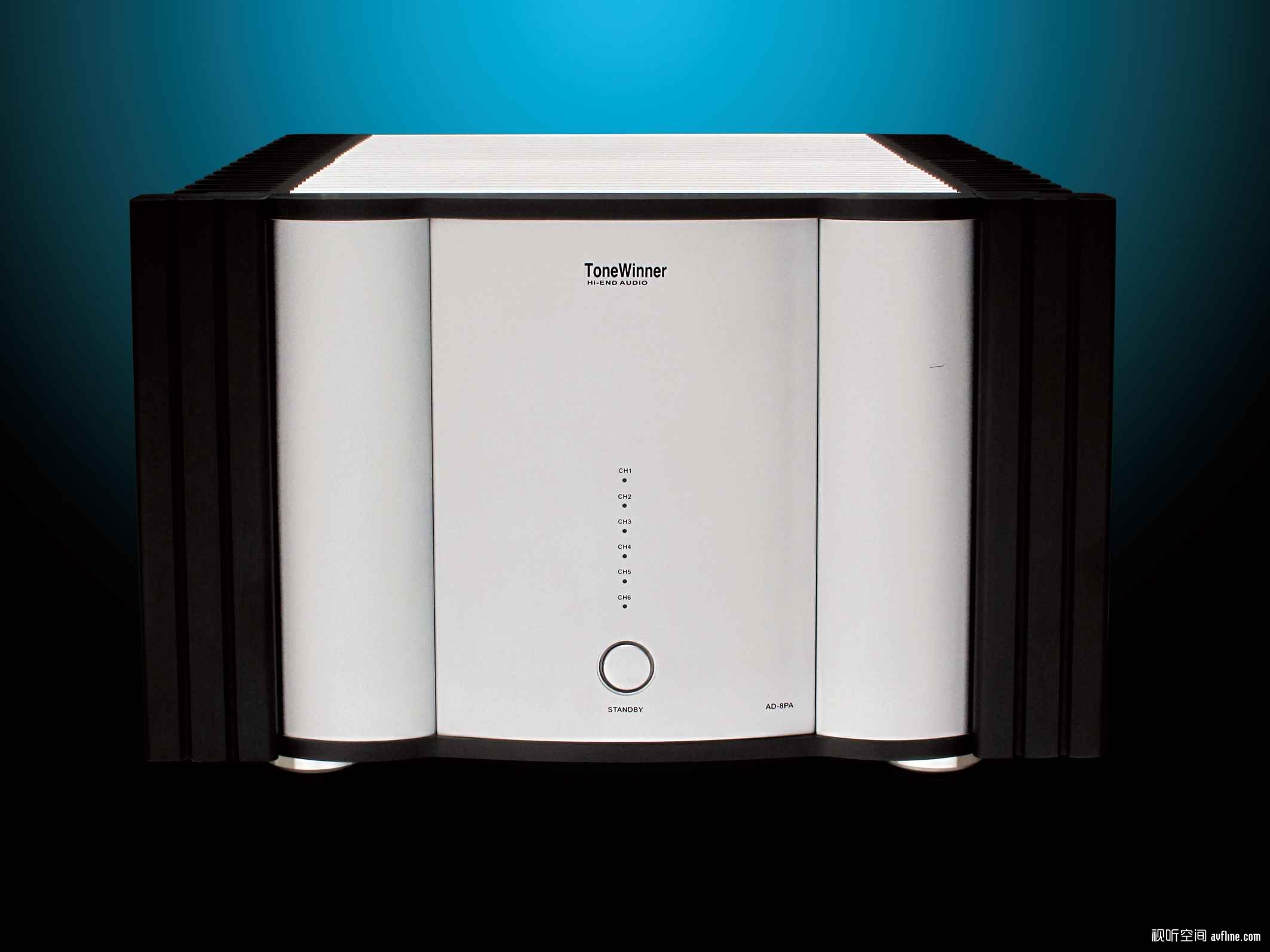

左：AD-8PA的外观设计力求体现旗舰级后级的高大上的风范。机箱、面板采用全铝合金制作，整机耗铝量高达34公斤，给人高端、贵气的感觉；

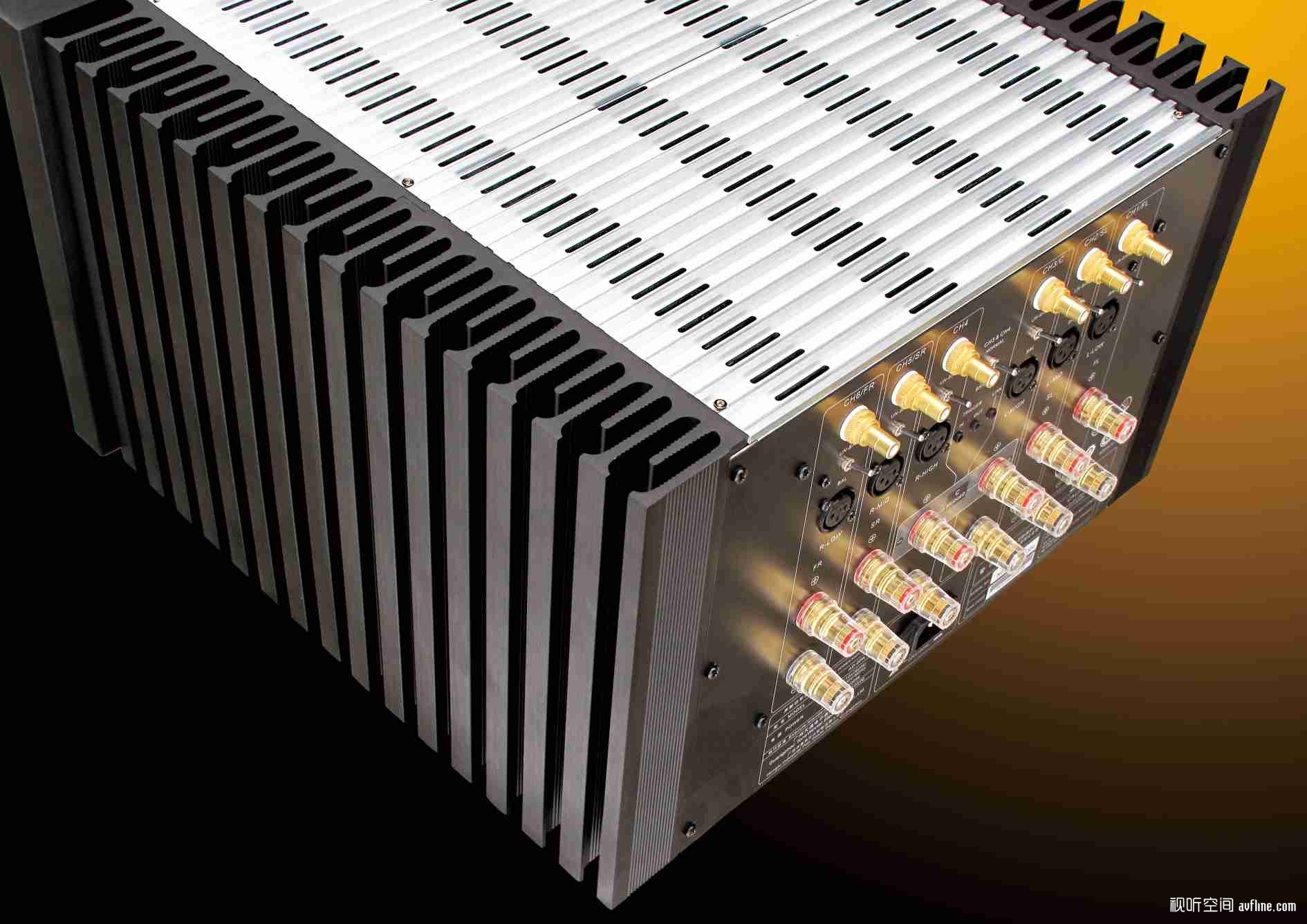

右上：巨大散热器可确保甲类放大器的巨量散热需求。甲类放大器具有声音温暖醇厚的特点，声场稳定、定位准确、气势宏大。声音华丽而贵气，极具音乐表现力。甲类工作方式几乎是极品Hi-End纯后级放大器唯一的选择。

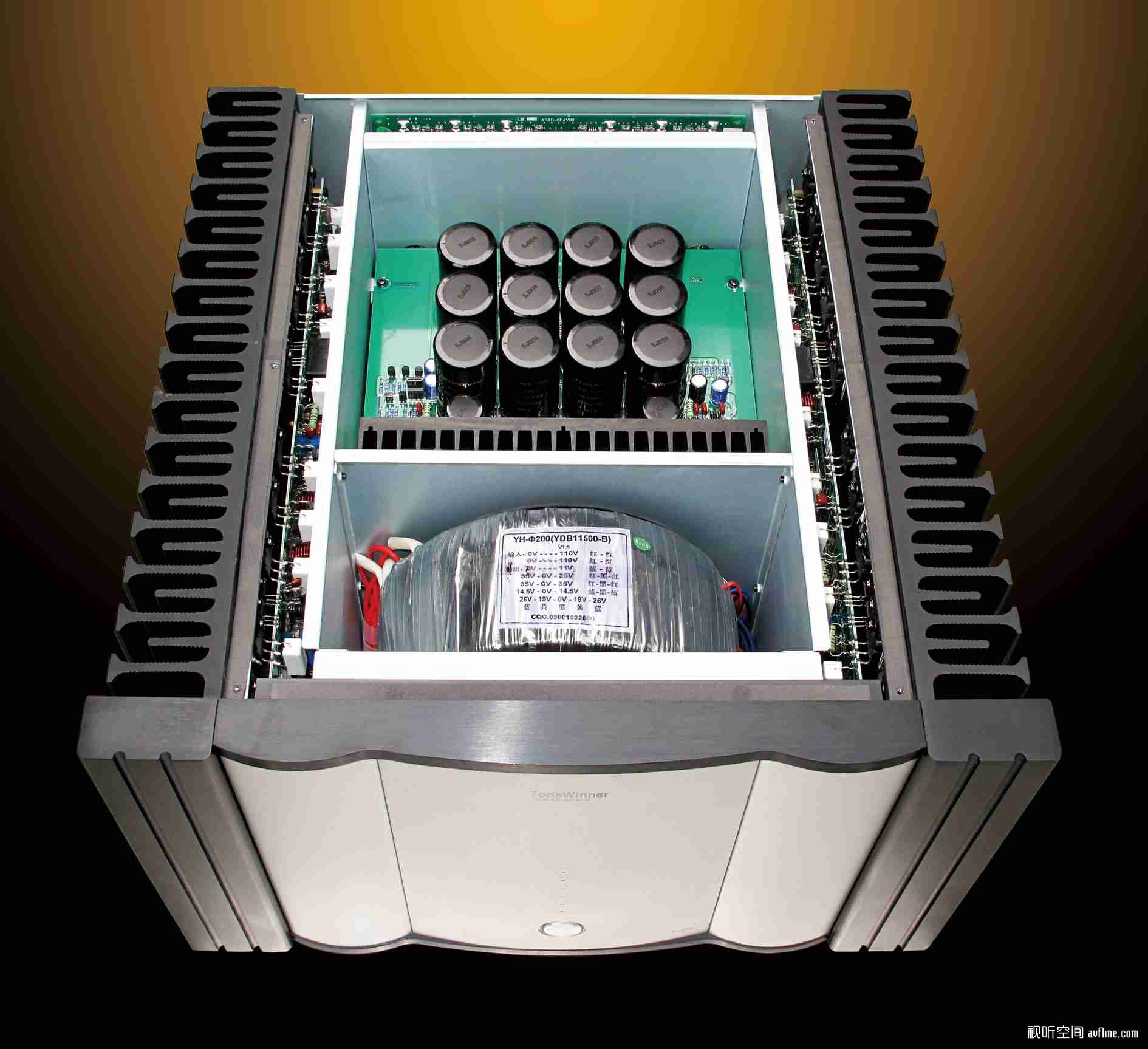

右下：最大可输出 2000W的巨型环变，可提供充足能量，变压器采用最优质的硅钢带，高纯度铜线制作，具有充沛的能量、极低的内阻、极低的漏磁等超一流的技术指标。采用18万微法的高品质音频专用滤波电容作为电源储能，确保AD-8PA的声场表现宏大、稳定、细腻。

AD-8PA Hi-End纯后级放大器

AD-8PA是与AD-8Pre配套的纯后级放大器，采用天逸老旗舰后级放大器AD-2SE的电路并加以改进而制作的旗舰级放大器。它采用改良型的全平衡电路所设计的甲类纯后级放大器，具有左右声道的高、中、低音共6个通道，具有非平衡及平衡两种输入方式。它配有高达2000W输出的巨型环型变压器，高达18万微法的巨量电容作储能。所有材料都精挑细选，采用在10对晶体管里只筛选出一对的严格标准精选材料，制造及调试工艺十分精细复杂，以确保每一台机器都具备极品的品质。

AD-8PA采用分腔结构，这样的一个好处是结构非常紧固且可消除振动。另一个好处是有非常优秀的电磁屏蔽作用，可以很好地隔绝电源系统对音频信号的干扰，还可以让左右声道有着极高的分离度。

AD-8PA的两路2×60W的输出在电子分音时是用来推动高音单元的。它们也可以桥接成一路200W（8Ω，RMS）的输出，这样AD-8PA就可以变成一台极品级的5×200W（8Ω，RMS）的五声道纯后级功放，可用于组建奢华级的家庭影院系统。

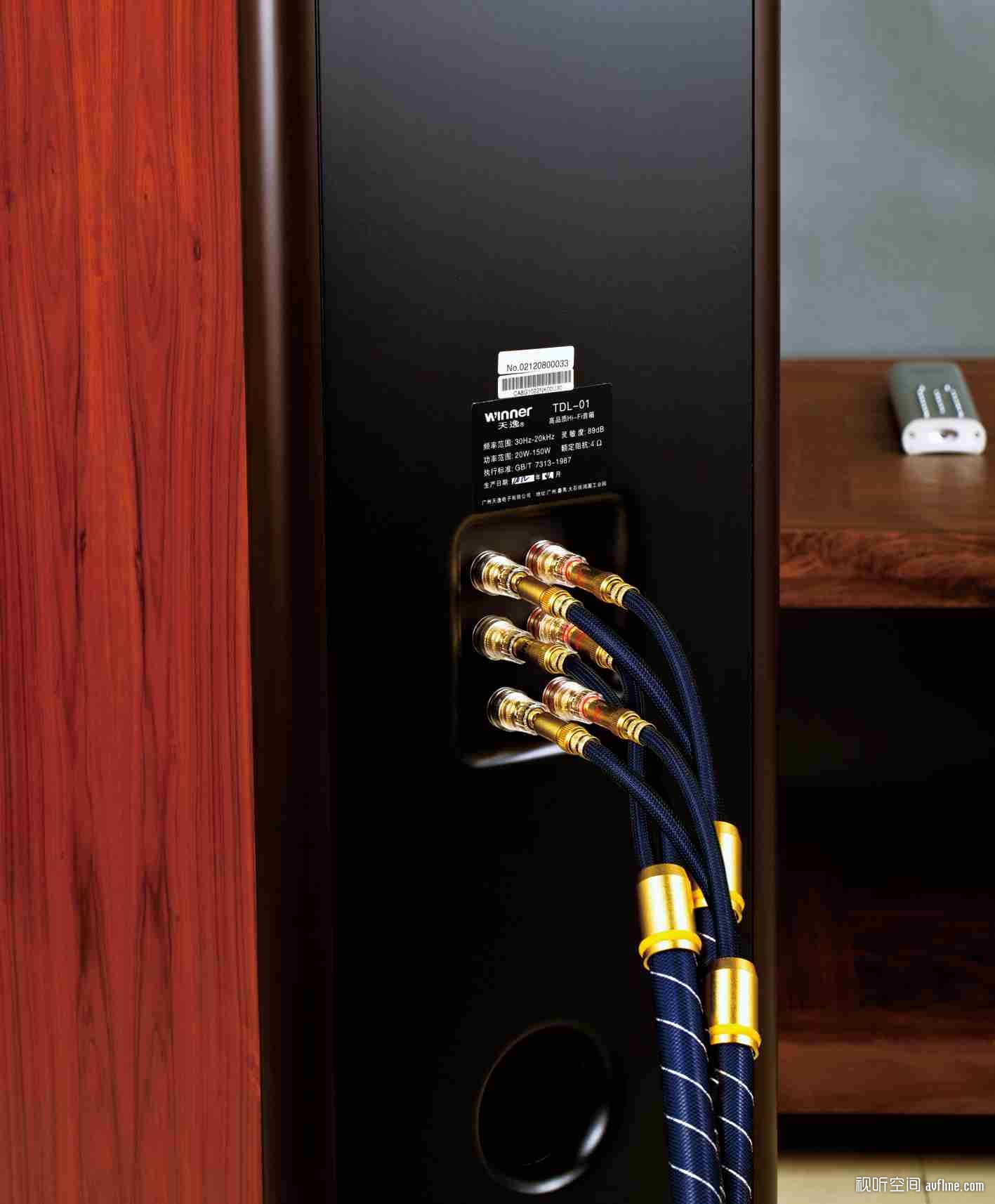

对于驱动普通自带分音器扬声器，如果音箱的接线柱是多音路分离式（高级音箱一般都是这种形式），可以用AD-8PA组建成多功放独立驱动的音响系统：即用6路独立功放分别驱动左右声道的高、中、低音单元。这样可非常有效地避免各单元相互间的串扰及影响，对音质的改善非常显著，比一般发烧友推崇的双线分音的玩法强N多倍。

AD-8PA采用了精良成熟稳定的全平衡放大电路，加上顶级的用料，精心细致的制造工艺，辅以巨量的电源供应。AD-8PA 的声音表现是超一流的，它表现出的声场不仅十分宏大而且非常稳定、定位清晰、层次清楚，它能为你展现出一幅立体的音乐图像，犹如画卷一般。它的低音表现沉稳有力，能量充沛，收发自如，绝无气喘。中音饱满、淳厚，十分的圆润。高音丝丝顺滑尤如丝绸一般的高贵，清晰靓丽，绝不吵闹刺耳。它具有极强的音乐表现力及感染力，能如实地把音乐的内涵传递给你，让你感动，让你沉浸于其中。给你心灵的触动尤如冬日的阳光、夏日的和风，让你陶醉于音乐之中、全身心的投入。
