Trigon （精工）Exxceed 合并功放 拆盖浅析
原作者: 小路
简介：这是TRIGON （精工）Exxceed系列中的解码合并功放（另外还有一台CD机），属于中级产品。Exxceed合并功放内置了解码器（支持USB、同轴和光纤输入），配备多个数字输入端子，并且支持DSD格式的解码。
Exxceed合并功 ...
产品代理：威虹音响

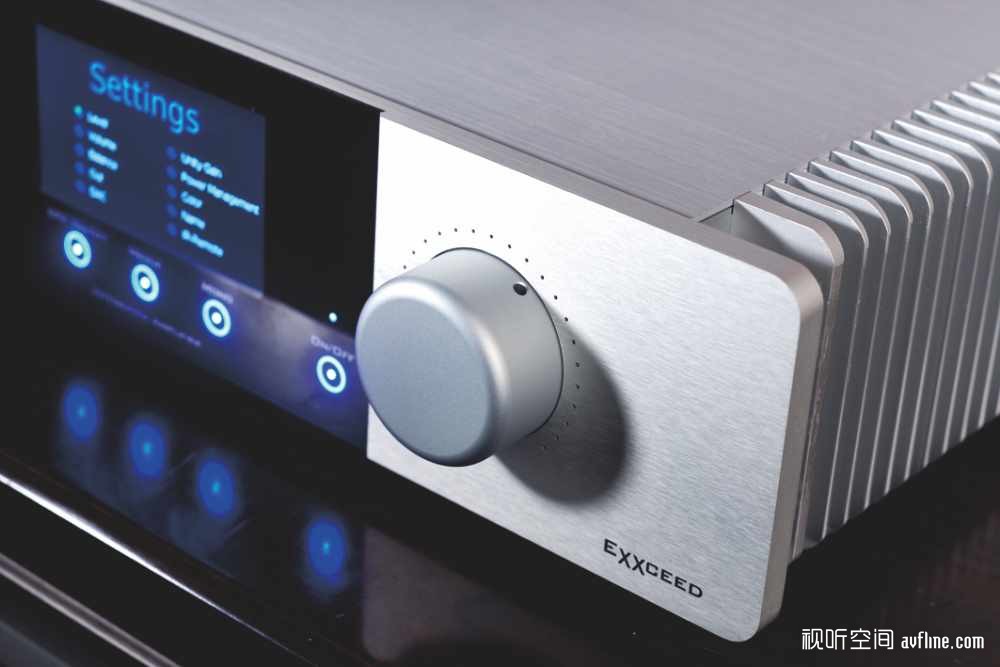

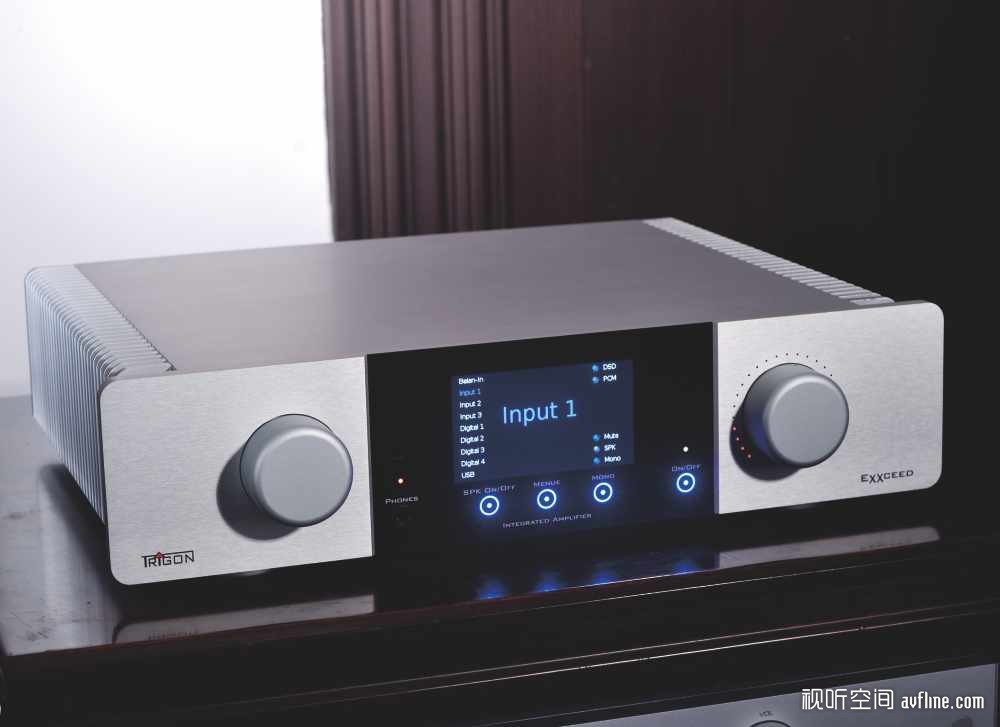

这是TRIGON （精工）Exxceed系列中的解码合并功放（另外还有一台CD机），属于中级产品。Exxceed合并功放内置了解码器（支持USB、同轴和光纤输入），配备多个数字输入端子，并且支持DSD格式的解码。
Exxceed合并功放的输出功率为100W（8Ω），具备XLR平衡输入，与同系列的Exxceed CD机形成默契。Exxceed合并功放支持前级输出，方便用家接驳更好的后级，或者进行诸如双功放分音的玩法。另外，Exxceed合并功放还具备耳机输出，在面板上设置了一个6.3mm的耳机接口（支持30Ω-250Ω的耳机），方便用家在特定情况下用耳机来欣赏音乐。
为了美观，厂家将顶盖的固定螺丝隐藏起来，因此Exxceed合并功放的顶盖完全看不到螺丝的踪影。经过一番研究，笔者发现顶盖的固定螺丝就在机身底部，设计师真是别出心裁。拆盖过程还是比较麻烦的，在此就不做描述了（拆机有风险，用家切勿模仿）。

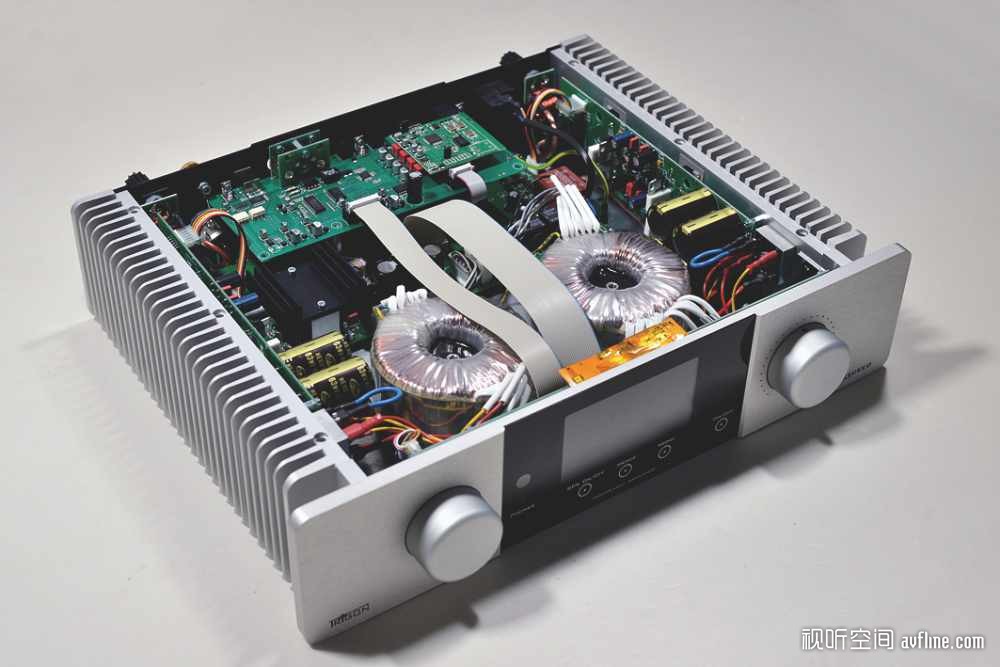

拆盖后可以看到，这台合并功放满满当当布满各种电路，但没有凌乱的感觉。两个声道的放大板位于两侧，前置与解码部分紧贴着背板，两只变压器位于机箱前方，布局甚为合理。Exxceed看上去也是采用双单声道设计，每个声道都独立供电，各自的变压器、整流和滤波，这样能获得充足的电源供应及良好的声音分离度。

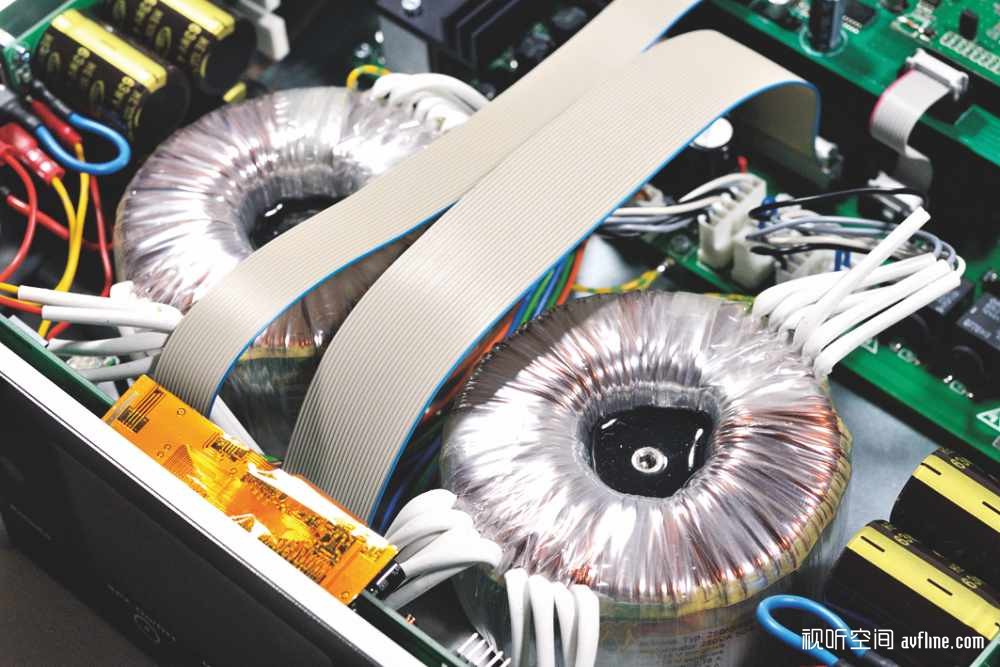

Exxceed合并功放的净重达到18.3kg，比普通的合并功放重了不少，不少重量来自于这2只体积较大的环形变压器，正是这2只变压器在为整机提供充足的电源供应。

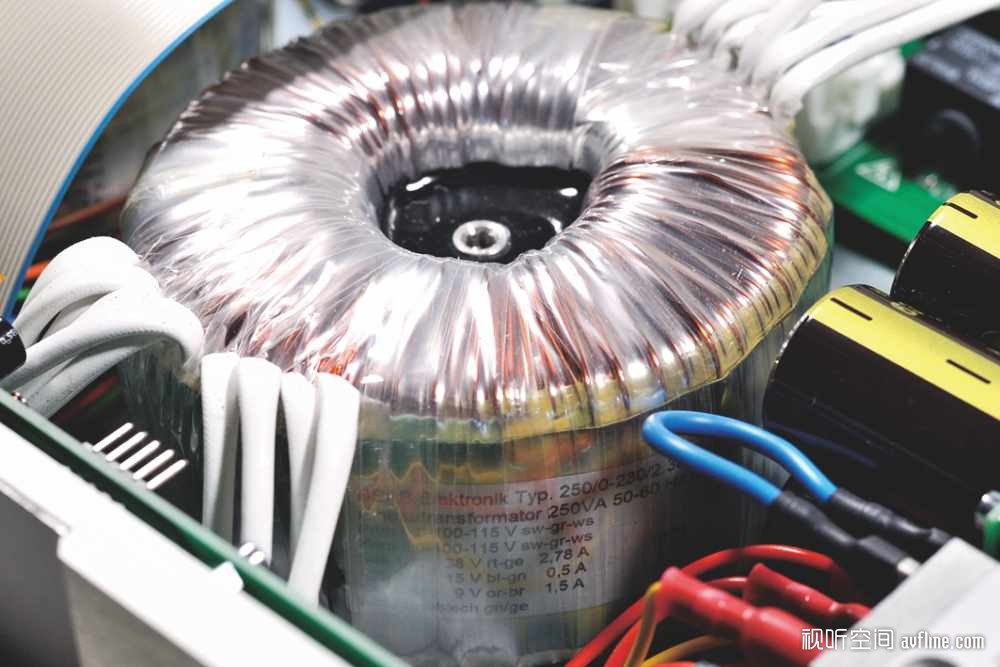

从标称的值来看，这只变压器的功率为250W，给一个声道供电是余量充足的（输出功率为100W的AB类功放）。另外可以看到这只变压器有3个绕组，分别给功放、前级、解码和控制电路供电，做到各部分互不干扰。

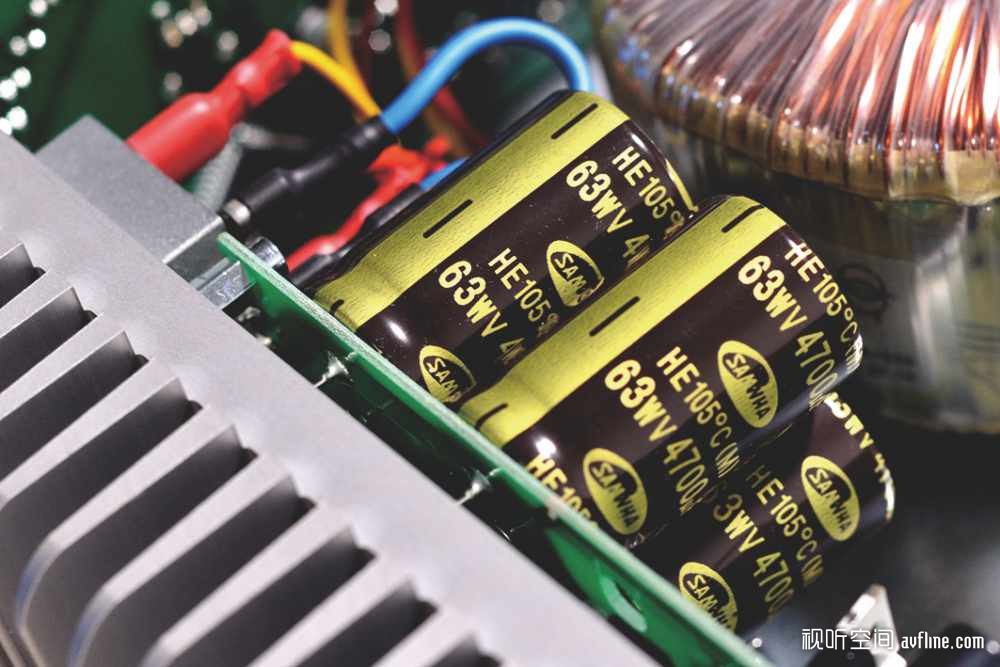

这是功率放大板上的整流桥和滤波电容（其中一个声道）。整流桥安装在散热片上，能及时将产生的热量散发出去。Exxceed合并功放每个声道使用4只耐压为63V、容量为4700μF的SAMWHA（韩国三和）高级电解电容，总容量并不太大，应是厂家刻意为之，其目的可能是想让Exxceed合并功放的声音趋向活泼。

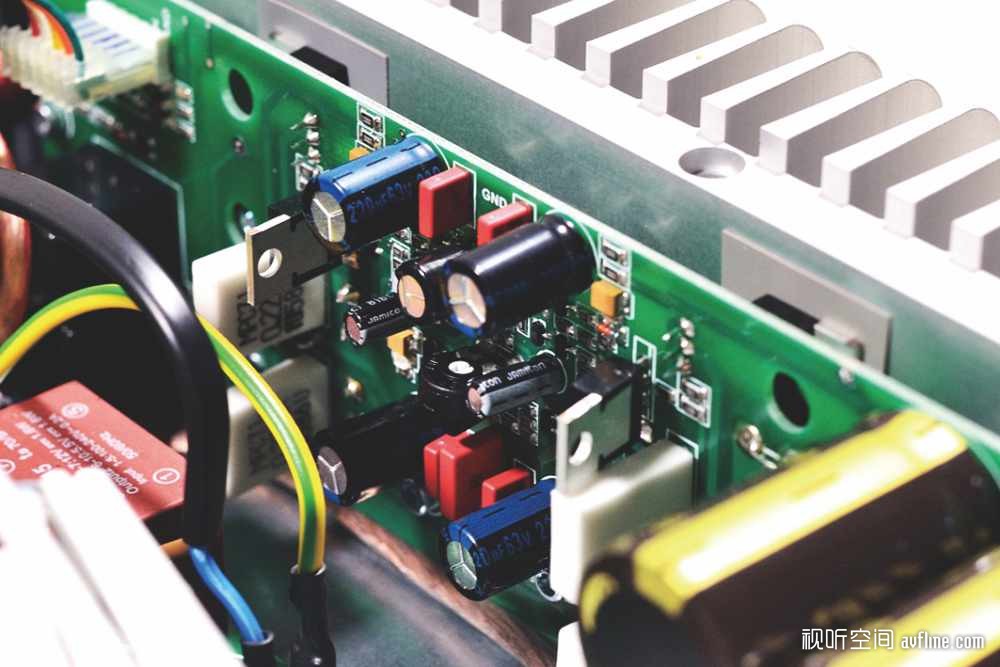

这是Exxceed合并功放的功率放大部分（其中一个声道），可以看到末级功率管的身影，共有2对，其中2只位于内侧而不容易被观察到，通过并联的方式来增加负载能力，这是常见的做法。而对于输出功率为100W的AB类功放来说，2对已经足够了，同时在配对上也可以做得更精确。

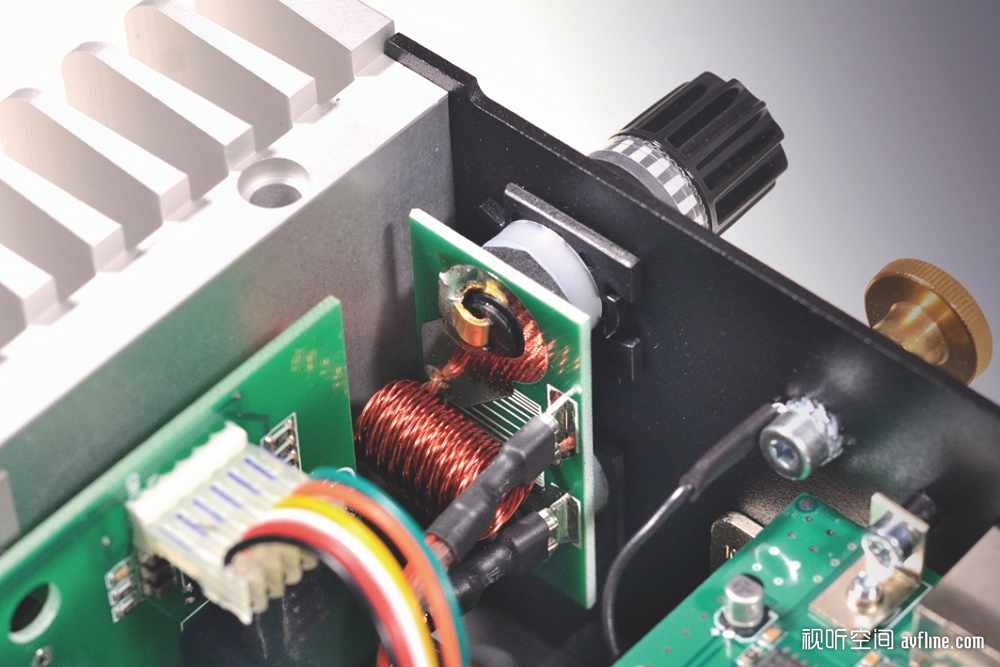

这里可以看到，功放的输出电感采用多股漆包线绕制，在此之前笔者看到的都是单股漆包线绕制的。也许是厂家出于某种考虑才这么做，唯一可以解释的是，这样做可以降低趋肤效应，当然，这只是猜测。

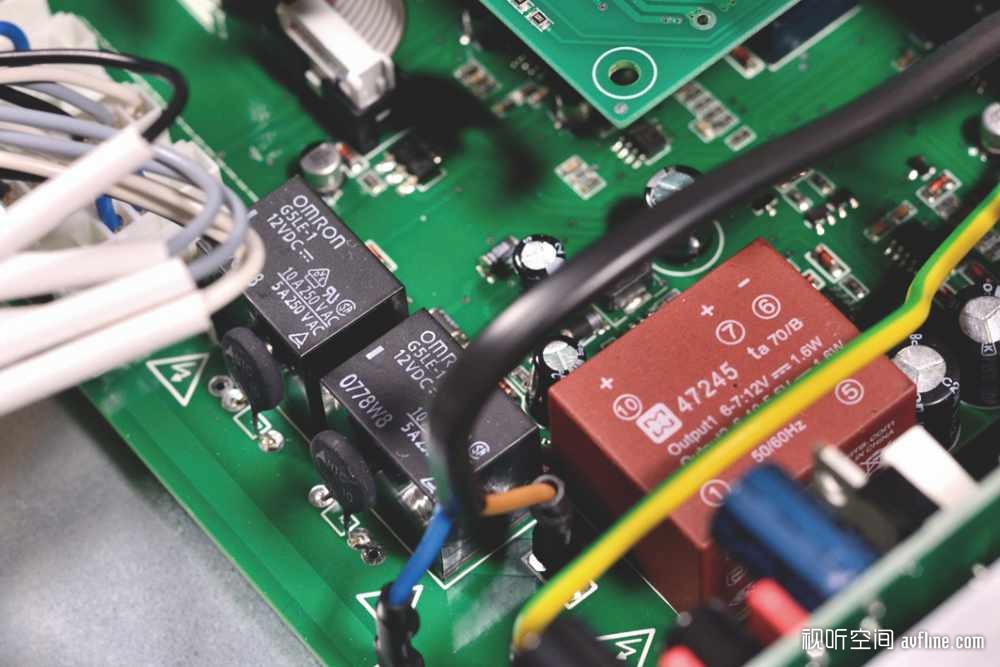

Exxceed合并功放采用电子化控制，这样的操控方式需要继电器这样的零件来实现，因此在机器内部可以看到大大小小的继电器。

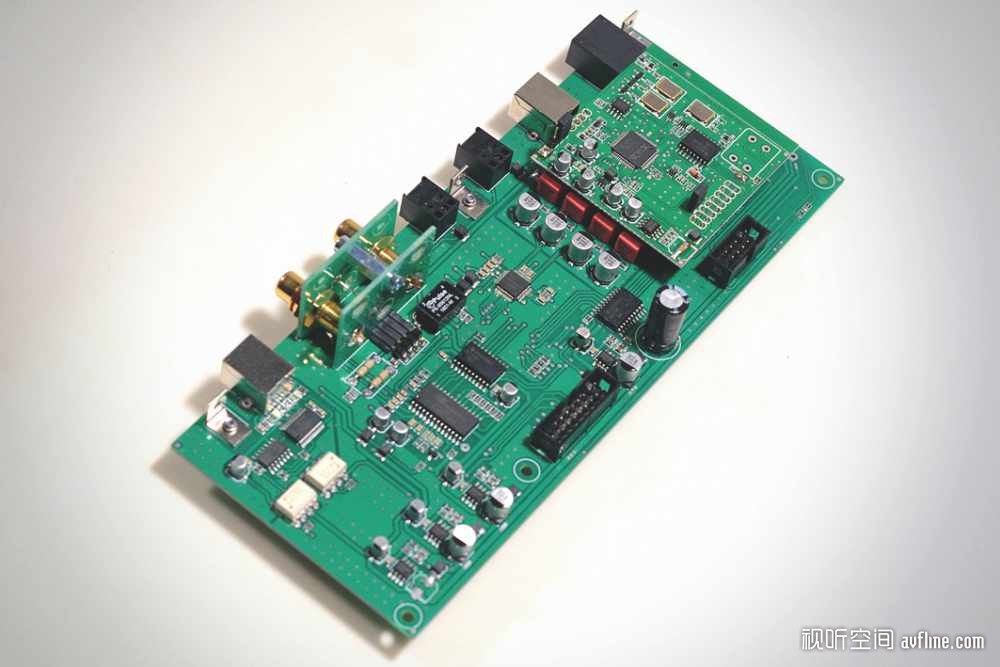

Exxceed合并功放的解码板位安装在前级放大板的上方，这是拆卸下来的解码板，可以看到遍布其上的贴片元件，高度集成化的设计有利于空间的利用，同时传输路线更短，当然你可能觉得不便于维修。从规模和齐全的接口来看，厂家非常重视Exxceed合并功放的解码功能，至少看上去不像是打酱油的。

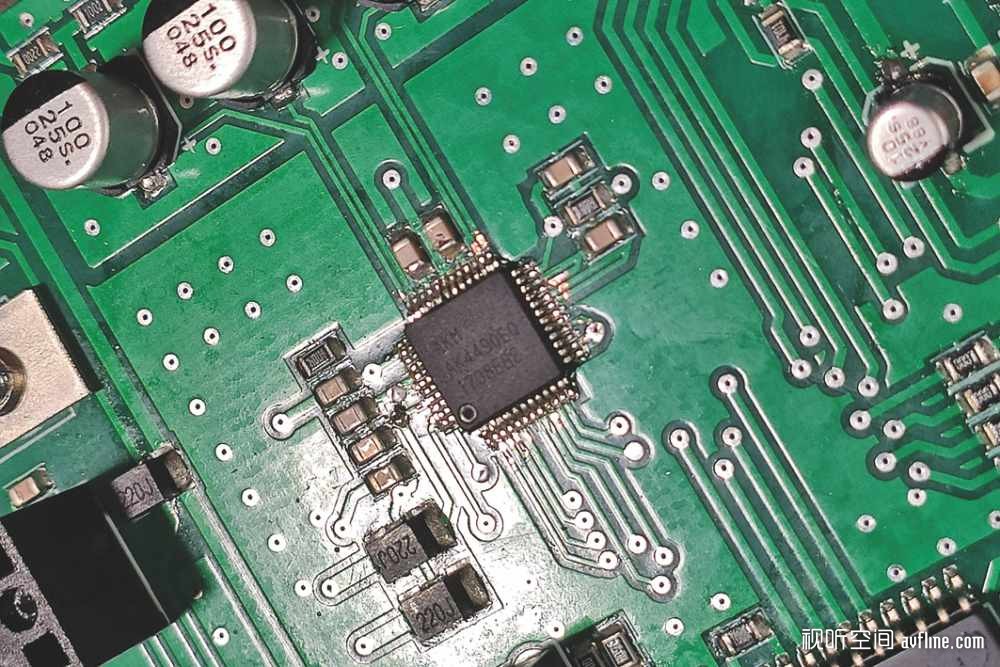

说到解码板，相信许多用家首先关注的是解码芯片，本机采用的是AKM的AK4490EQ，是目前使用比较广泛的主流解码芯片之一，最高支持32bit/768kHz与DSD256解码，各方面的性能都不错。

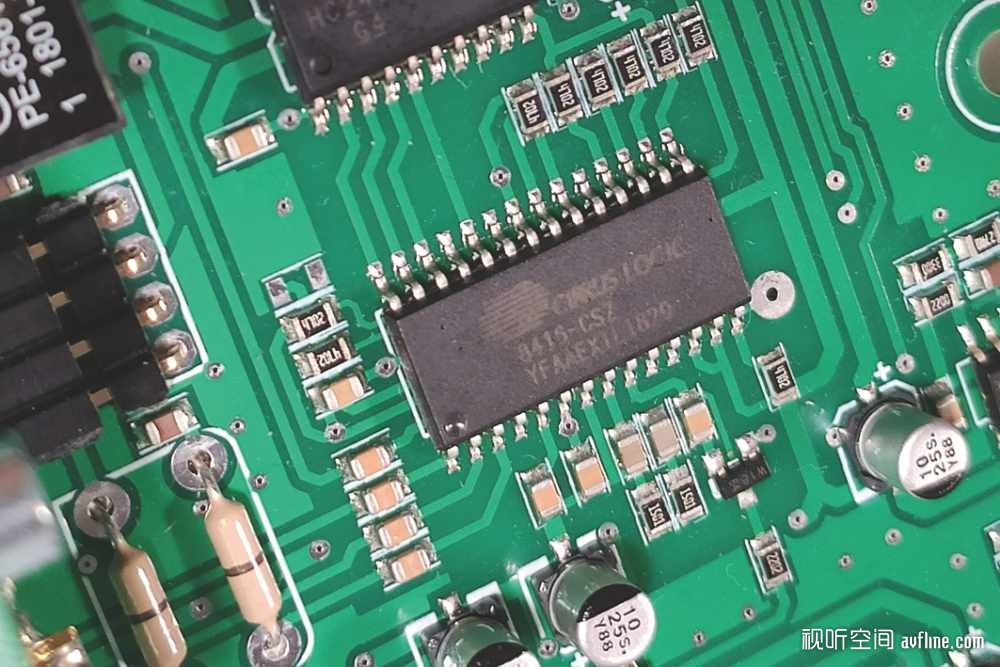

每一颗解码芯片背后都有一颗接收芯片，配合AKM AK4490EQ解码芯片的是CIRRUS LOGIC 8416-CSZ数字接收芯片，它最高可以处理192kHz的数字信号，当然只负责同轴与光线的数字输入，对于普通的数字音源来说，这样的取样频率也足够了。

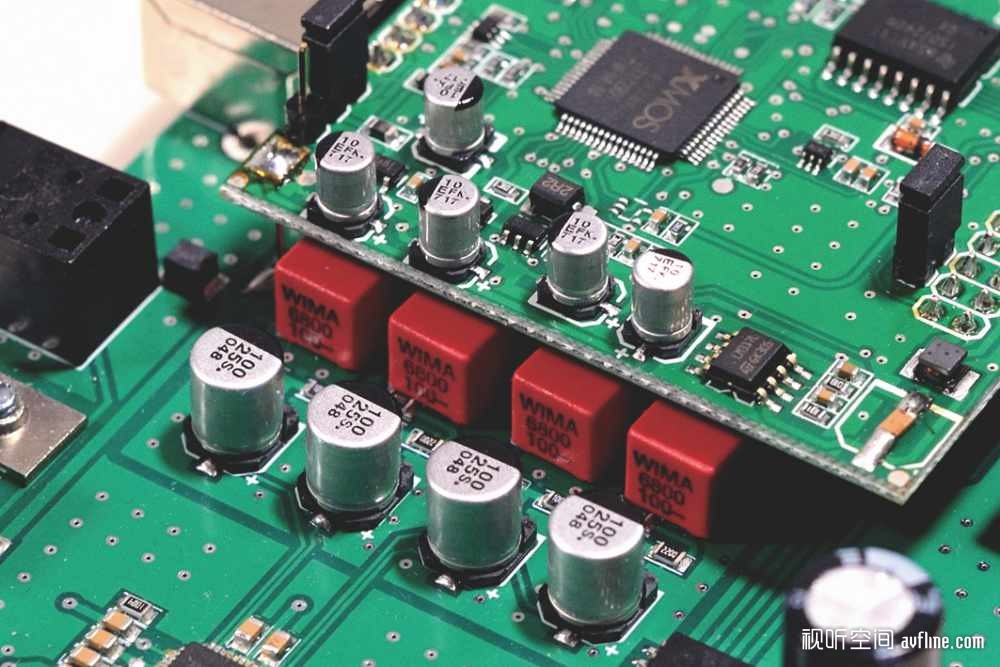

Exxceed合并功放解码板上还有一块子板，那就是负责USB输入的数字界面，采用目前市面上公认比较成熟的XMOS方案，支持异步传输，与AKM AK4490EQ解码芯片配合，可以支持最高32bit/768kHz与DSD256数字信号的解码。

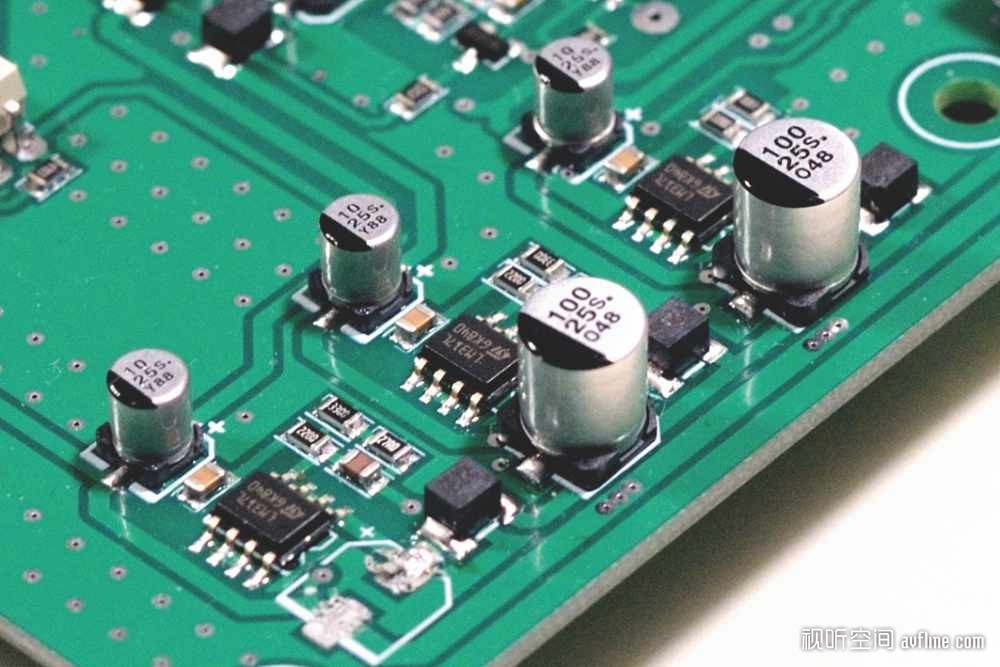

在解码板上可以看到这些8只脚的小芯片，仔细看型号，原来是LM317L，这是电源稳压模块，给解码的各个部分供电的，这样的做法不能说不发烧。
性能优异的固态电容、WIMA薄膜电容等等零件，让声音有了保证。合理的设计，也少不了好零件的支持。

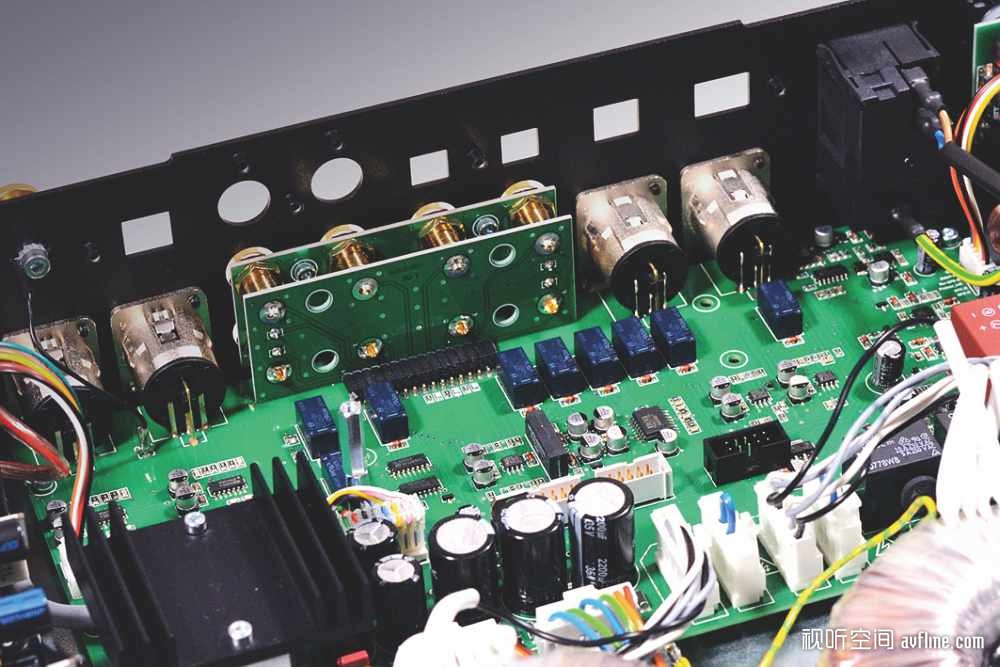

解码板下方靠近背板的地带就是前级所在部分，同样采用表面贴片安装工艺完成，也可以看到固态电容的身影。而音源切换采用继电器来完成，缩短传输路径，能减少传输过程的信号损失与干扰。

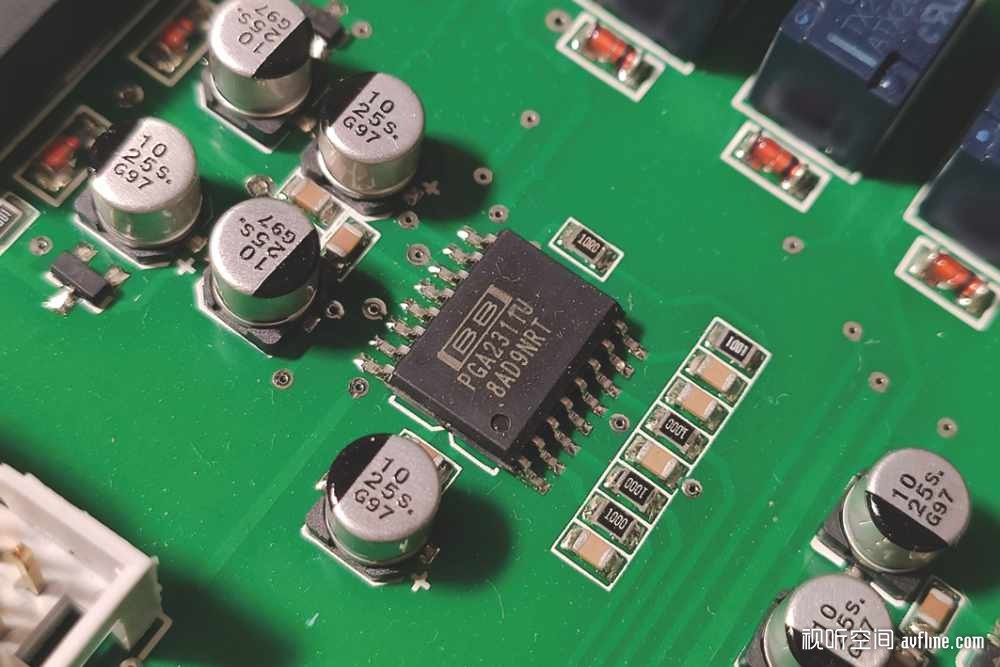

这是音量控制芯片，BB的发烧级产品PGA2311U。此芯片可以控制音量，也可以完成前级放大。对比传统电位器，PGA231U的误差更小，并且还没有磨损，这也是越来越多中高级功放开始抛弃机械音量电位器，使用高品质音量控制芯片的原因，看来我们的观念也要更新了。

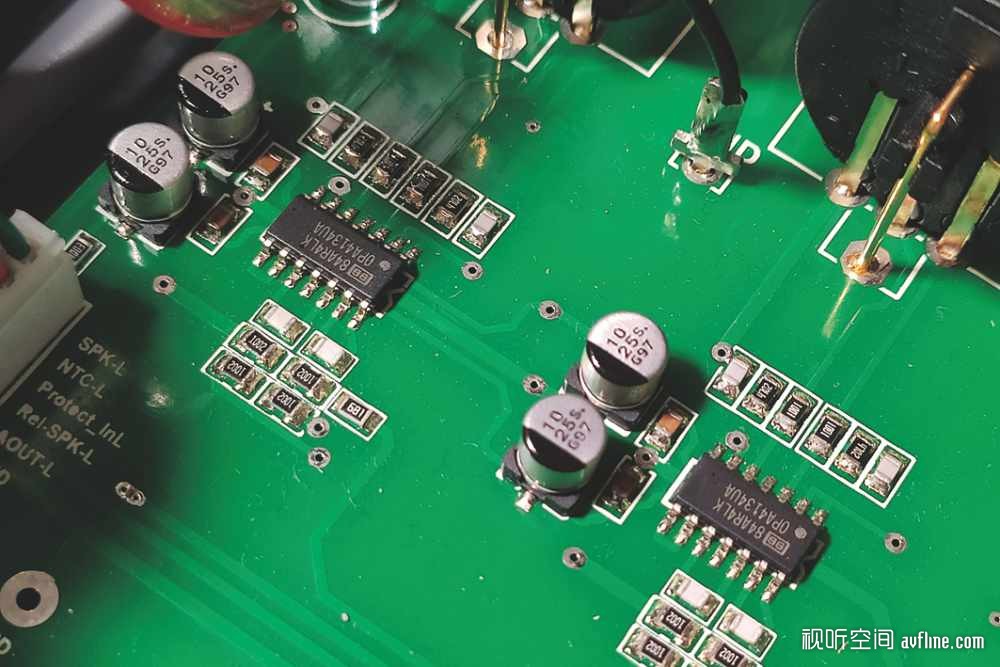

BB的OPA4134AU是高性能的音频运算放大器，内含4个放大单元，在这里作为平衡输入使用，可以看到每只运放都有一对固态电容作为退耦，而且还并上了小电容，降低各部分之间的串扰（整机多处采用这种做法）。

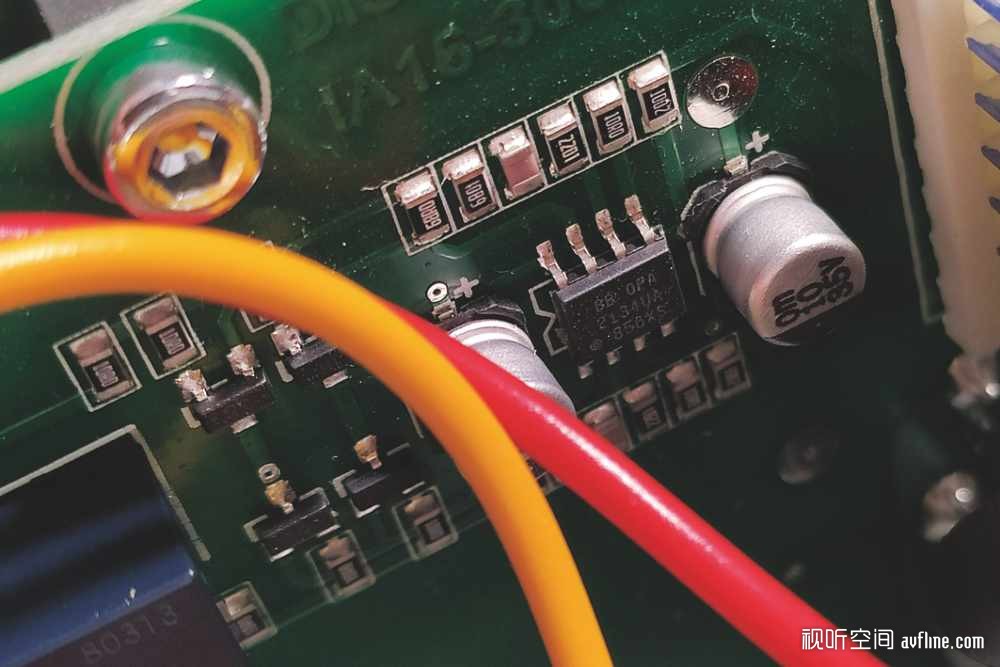

Exxceed合并功放是具备耳放输出的，根据笔者的观察，负责耳机放大的电路应该位于面板后面的控制板，它由BB OPA2134AU双运放与两对小功率三极管形成的扩流电路组成，若真是这样，Exxceed合并功放的耳放输出还是具有一定的驱动力的，实际使用中，搭配拜亚动力250Ω的DT990耳机也还行。
要完成一台功放，要说容易确实容易，普通的DIY爱好者都可以完成，要说难确实也挺难，像精工Exxceed合并功放，除了放大电路和解码电路之外，还有复杂的电子操控与触屏操作电路，设计师要设计这种复杂的电路而不出错，是很考功夫的。
本次拆盖，笔者的感受是Exxceed合并功放的内部布局挺合理，双电源变压器的配置给功放提供了足够的功率余量，厂方对解码部分的重视也可见一斑，并不是可有可无的附属功能。笔者也看到，先进自动化焊接技术在音响产品中的应用越来越普遍，Exxceed合并功放已经大规模地使用表面贴片安装技术，目前许多中高档音响产品都这么做，尤其在小电流小信号的前级与数字解码部分。
