看看这台入门畅销机，有怎样的配置：BEYDAS CD-X2 CD 播放机拆盖浅析
原作者: 小路
摄影: 小路
简介：它拥有高级CD机才有的顶置式设计，采用低端机不多见的电子管模拟放大线路，而售价仅仅为4千元左右，这些因素让它成为热销机型，它就是英国品牌BEYDAS旗下的一台入门级CD播放机。
CD-X2具有优异的升频处理，能够将 ...
它拥有高级CD机才有的顶置式设计，采用低端机不多见的电子管模拟放大线路，而售价仅仅为4千元左右，这些因素让它成为热销机型，它就是英国品牌BEYDAS旗下的一台入门级CD播放机。
CD-X2具有优异的升频处理，能够将44.1kHz的CD信号升频至88.2kHz或176.4kHz。除了CD播放之外，CD-X2还配备USB输入，可以当作USB解码器使用。另外CD-X2配备有RCA、XLR模拟输出，数字输出配备有同轴和光纤各一组。下面就看看这台入门畅销机，有怎样的配置。

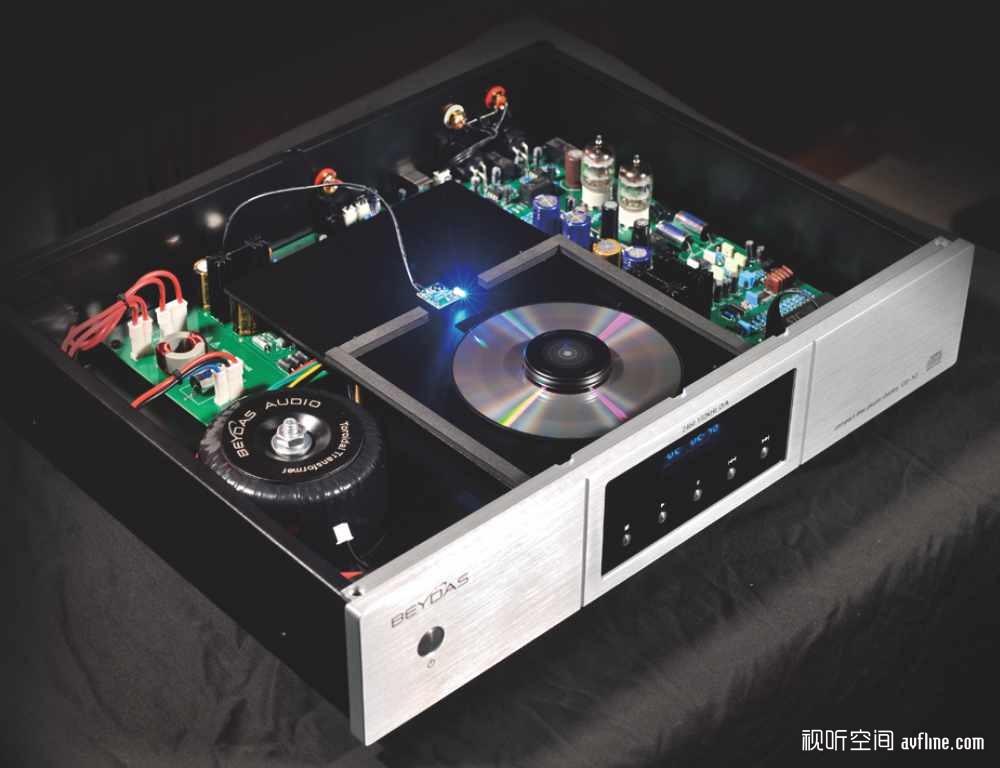

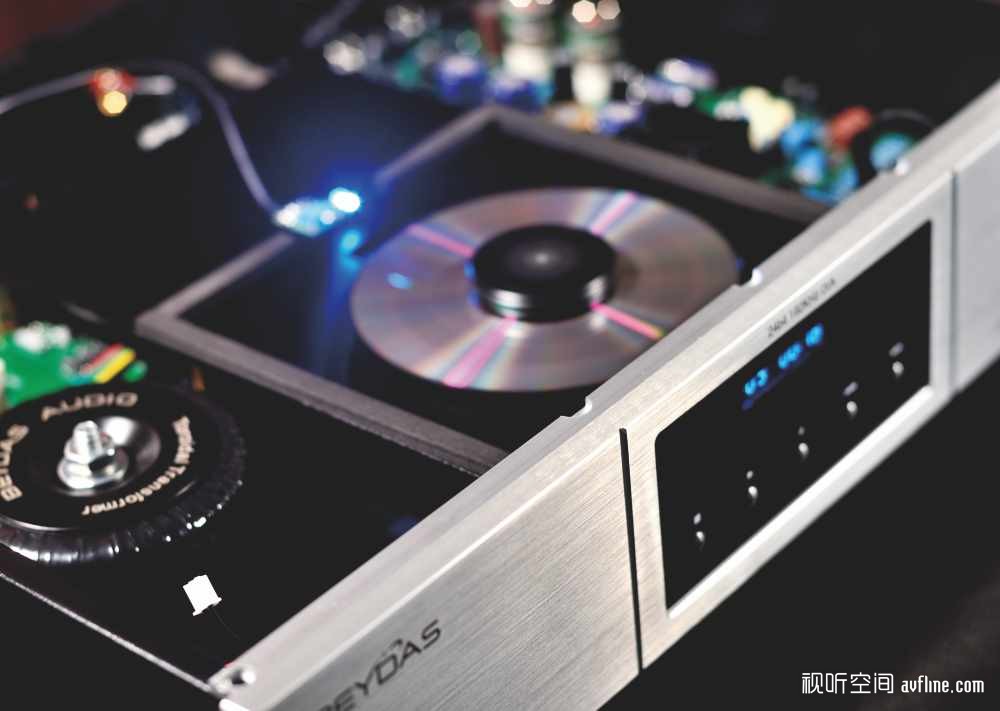

拆盖后可以看到，CD-X2的电路板分为两大部分，伺服板位于机箱后部中央，解码与模拟放大板位于右侧，远离电源变压器，各部分的分配甚为合理。

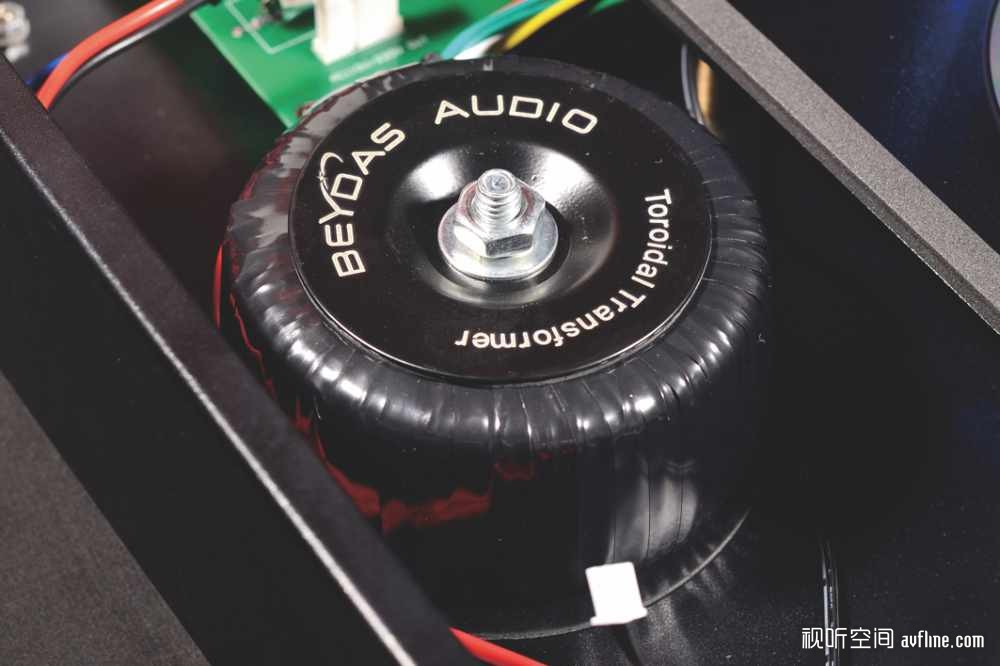

给整机供电的环形变压器，虽然没有标明任何参数，但看上去个头不小。仔细观察，这只变压器具备多组输出电压，为各部分供电，达到互不干扰的目的。

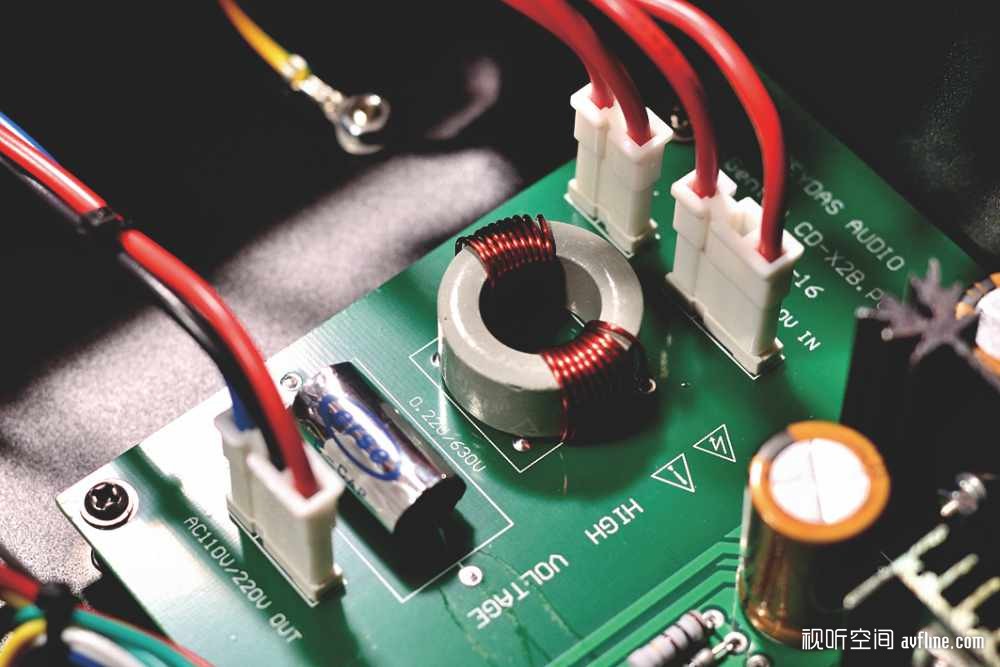

市电中有各种干扰，这种干扰对于音响器材来说显然是不利的，CD机普遍使用便利且有效的LC滤波电路来降低这种干扰，CD-X2也不例外。除此之外，CD-X2还采用进口的erse c-cap聚丙烯薄膜电容作为LC滤波电路中的滤波电容。

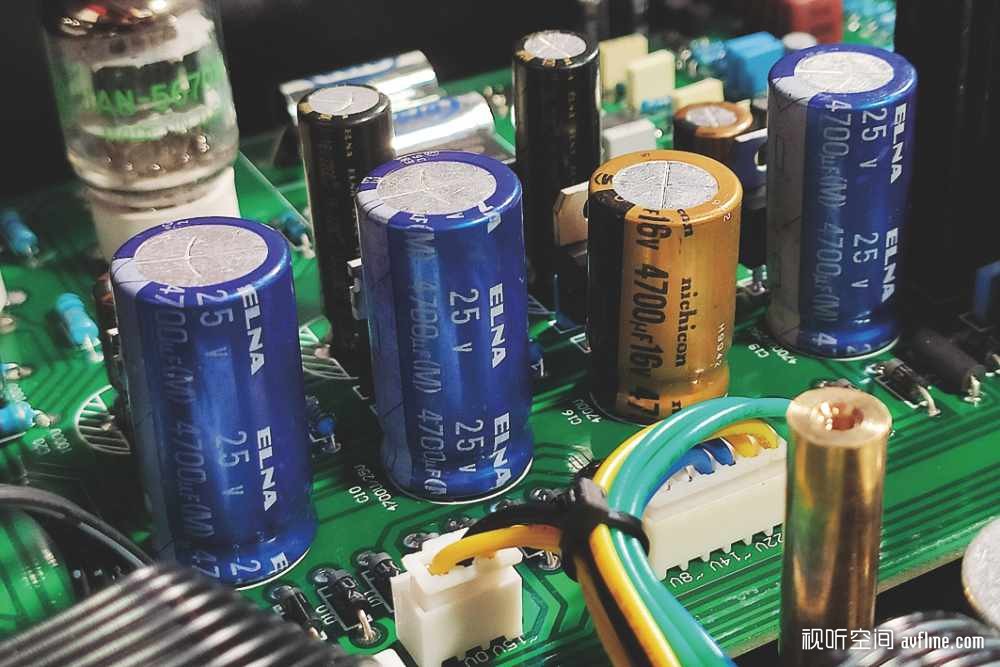

这是解码与模拟部分的电源整流滤波，滤波电容有采用ELNA和nichicon的电解电容，它们都是当今公认的发烧品。

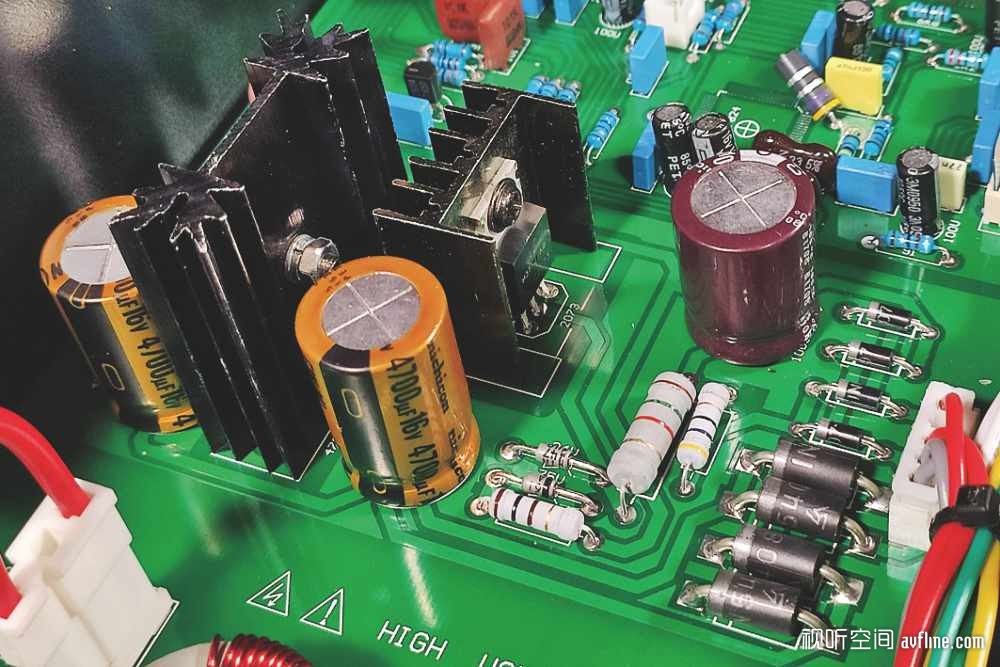

这里可能是伺服电路的供电与电子管缓冲电路的供电。供电也是非常讲究的，除了用上稳压电路，电解电容依然用上发烧级的nichicon。

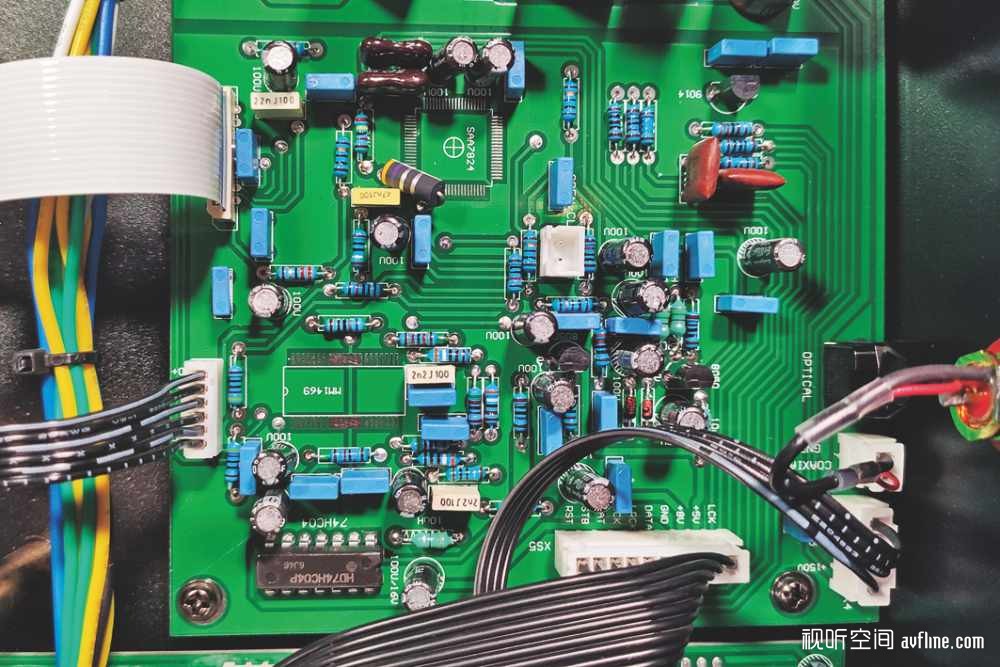

当今最成熟的伺服芯片，无非是飞利浦和索尼两家。从伺服板上可以看到，CD-X2采用的是飞利浦的SAA7824伺服芯片，MM1469则是电机驱动芯片。另外板上也可以看到大量性能优异的薄膜电容。

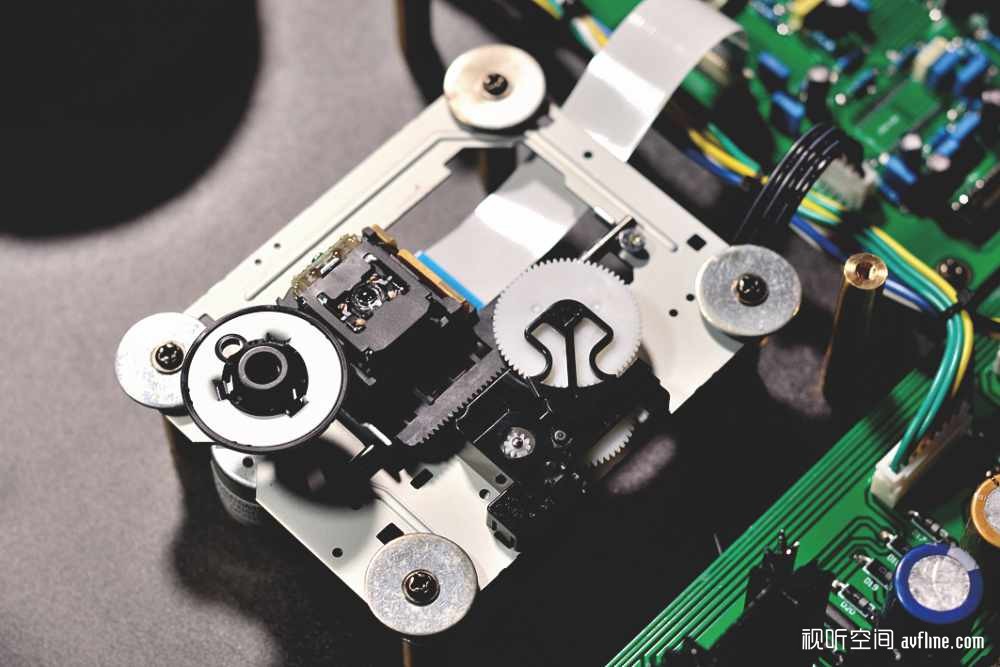

CD-X2 采用的是三洋EP-C101高精度机芯，机芯悬浮底座用弹簧和油压阻尼固定在底座上，起到减振作用。

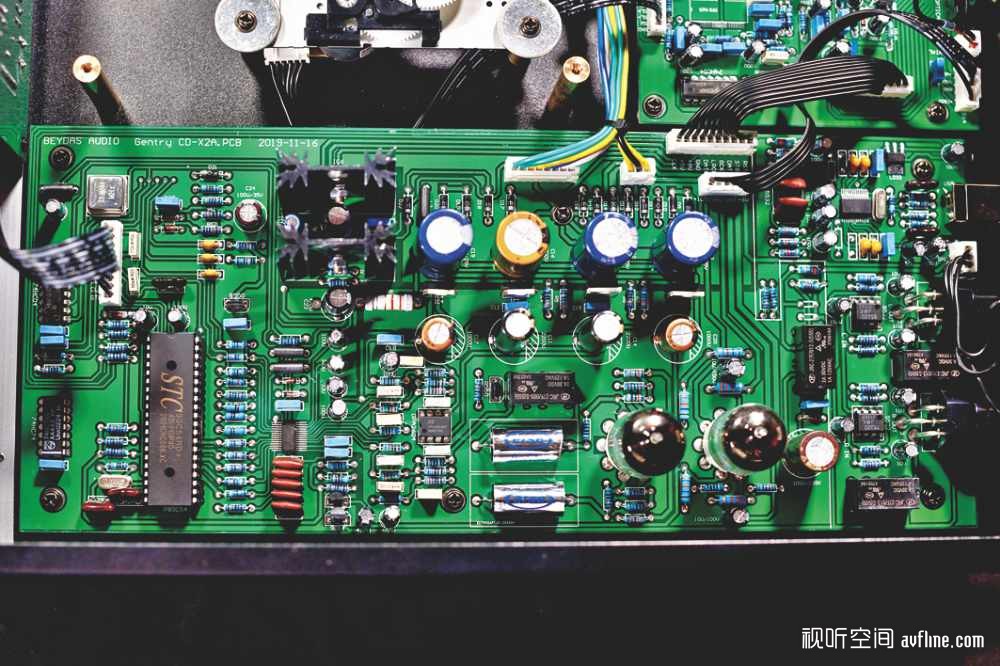

这是CD-X2的解码与模拟放大板。左侧那枚个头比较大的芯片是单片机芯片，是整台机的控制中心。接着是解码电路、模拟滤波电路（LPF）与模拟放大电路。

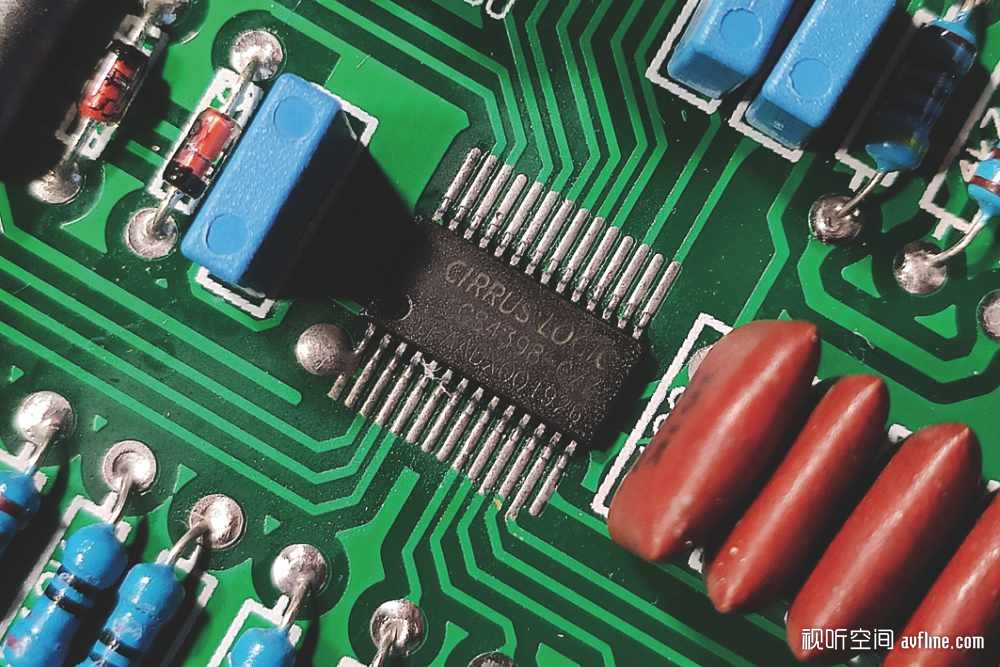

CD-X2采用的解码芯片是性能优异的CS4398，支持24bit/192kHz格式的解码，而本机经过升频处理，能够将44.1kHz的CD信号升频至88.2kHz或176.4kHz。

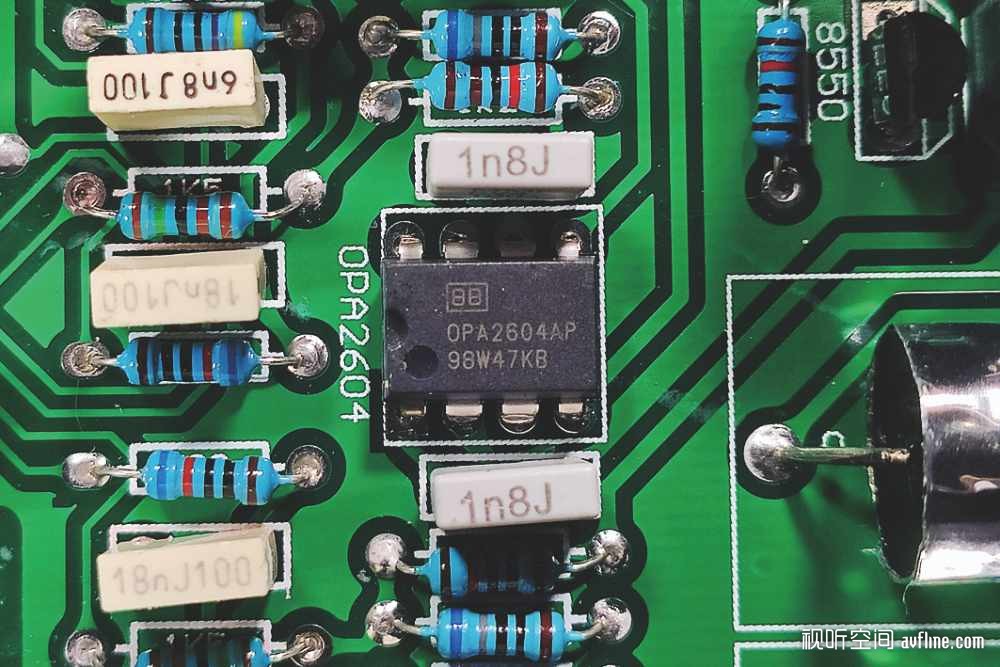

通常来说，解码输出的音频信号，需要经过低通滤波器（LPF）滤除不必要的信息。CD-X2采用的是被称为“运放皇者”美称的OPA2604AP组成滤波电路，这是专为音频系统设计的专用运放，具有超低谐波失真、低噪声、高增益带宽等特点，用在这里很合适。

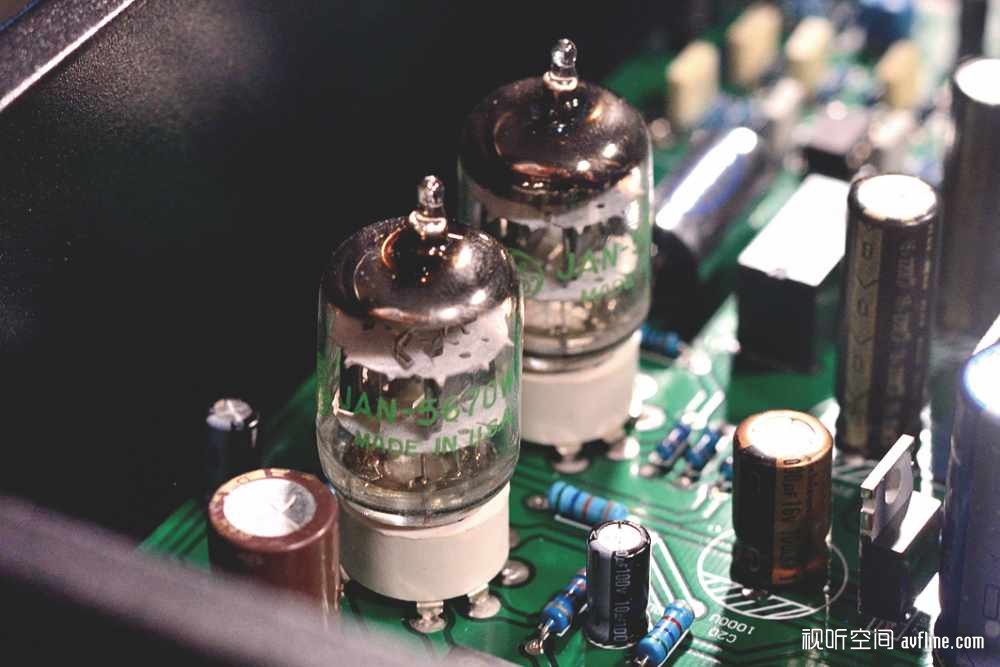

本机的其中一个亮点是采用电子管做缓冲输出，起到美化声音的作用。可以看到，电子管是美国GE 军用级别的 JAN-5670W。

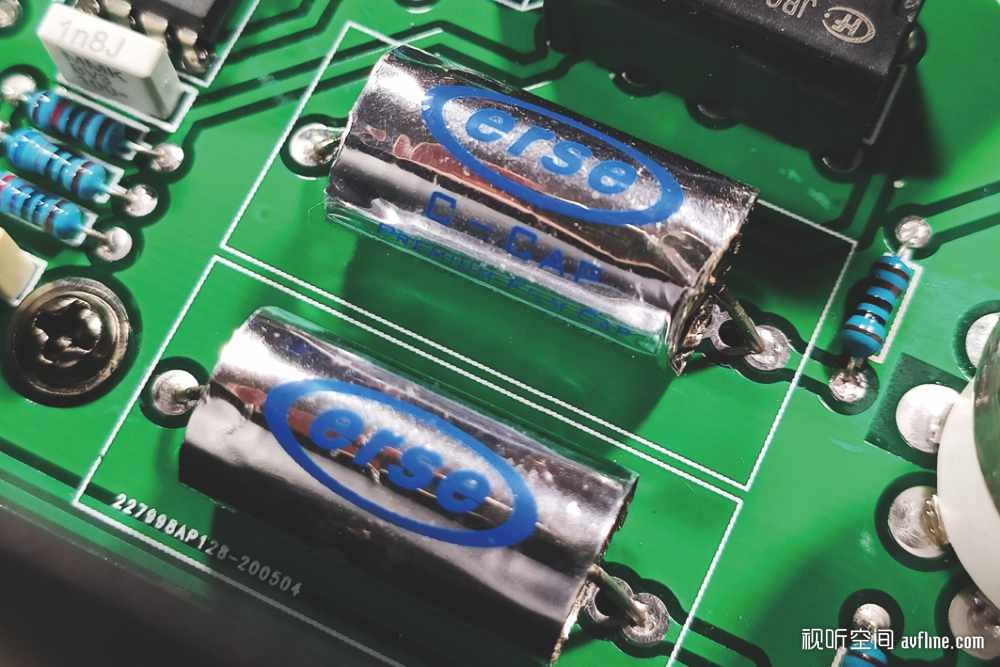

配合电子管缓冲电路的是高性能的erse c-cap聚丙烯薄膜电容，主要是用在信号耦合上。

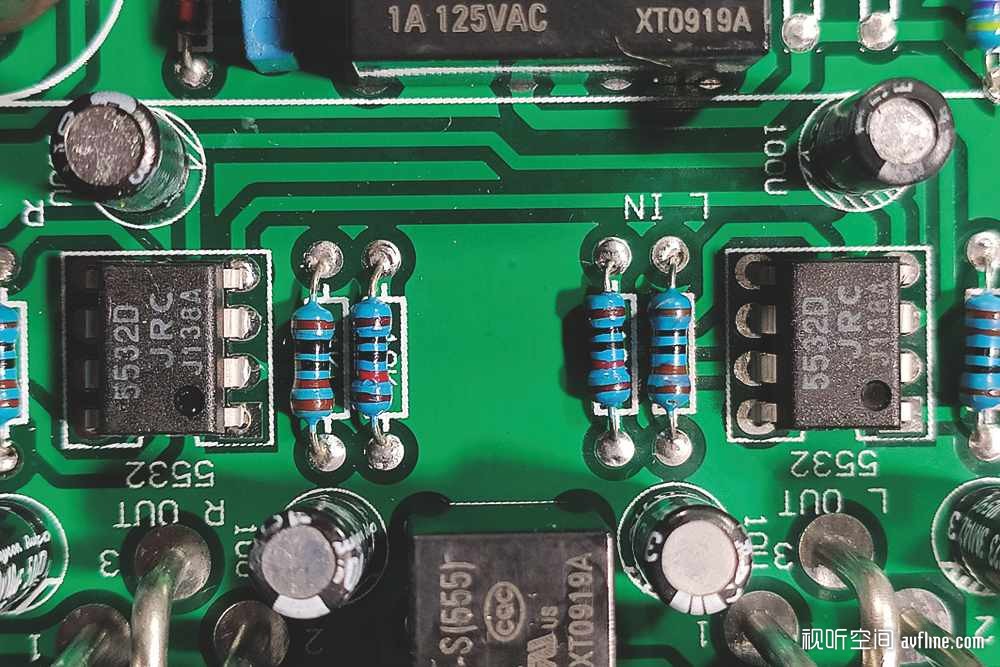

CD-X2具备XLR平衡输出，每声道由1只JRC 5532D双运放组成。5532D是高性能的音频双运放，曾经有着“运放之王”的美称。
通过这次拆盖，笔者觉得不乏亮点。首先是电源供应，看上去比较充足，许多前级放大器采用的变压器也不过如此，而更多的CD机，采用的变压器却小得可怜。其次是顶置式设计与电子管电路的加入，无形中增加了成本，但CD-X2的售价似乎没有高到哪去。而其它方面的用料也中规中矩，达到了某种平衡。另外CD-X2更注重于CD播放，附属的功能并不算突出，毕竟成本摆在那里，将本职做好才是首要。
