音响之路（六十七）
原作者: 西电标
简介：这种电子管中继站需要在各种不同的恶劣环境下工作，且很多地方人迹罕至，一旦出现故障修理起来非常困难，因此，西电对电话中继站的质量要求极高。
上次说到，美国1930年的经济大萧条导致严重的失业率，使得大部分人整天无所事事。娱乐至死的消费风气随之兴起，收音机等娱乐电器产品变得越来越便宜，而电影院的极低票价让普通人能够整天看电影。由于当时电影院几乎全年无休，每天24小时不间断播放，所以对电影院的放映设备质量要求极高。作为当时垄断了电影院影音设备制造的西电公司，其主要业务是为美国AT&T电话电信公司生产电话或与电话相关的电缆和电话中继站等。西电的电器制造水平在全球首屈一指。而在音响发烧友中非常知名的直热式电子管WE101与WE102等，正是电话中继站所用的电子管。
所谓的电话中继站，是指当电话电声信号需要进行远距离传输，如与几百公里外的通话时，由于电声信号衰减，需要中途经过多个中继站进行放大，以确保信号能够继续传输到更远的地方。电话线跨过山川河流，穿越沙漠，这些电话中继站会被安装在各种环境恶劣的地方工作，如高山、河边和沙漠等，这些地方有的风大潮湿，有的干燥温差大。这种电子管中继站需要在各种不同的恶劣环境下工作，且很多地方人迹罕至，一旦出现故障修理起来非常困难，因此，西电对电话中继站的质量要求极高。

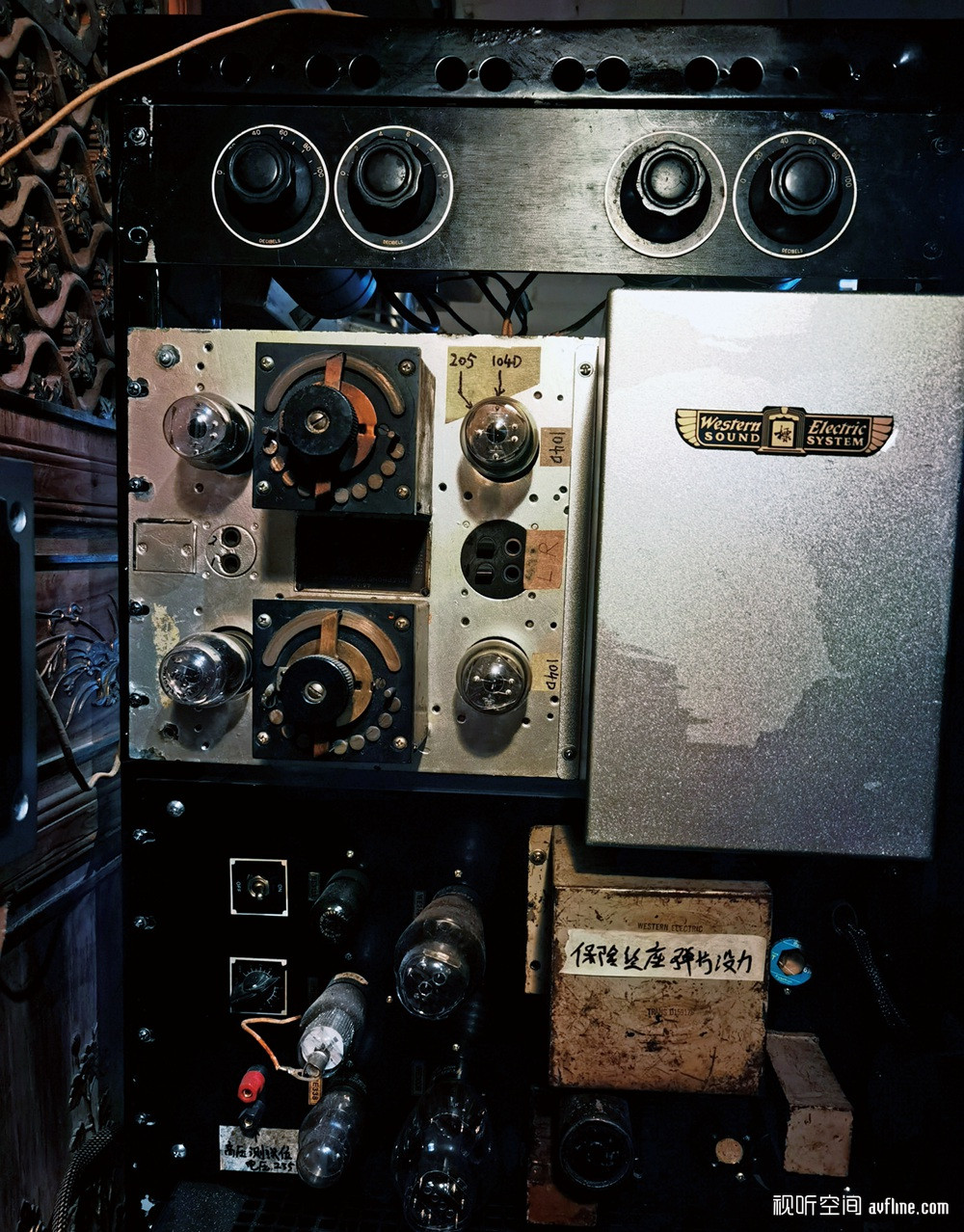

在当时的背景下，电话通信已经非常普及。如果边境有敌人入侵，而中继站出现故障无法向中央政府报告，那将是非常严重的国家安全问题。著名的西电电话中继站WE44A（上图），在经过改装后，可以成为一台顶级的前级放大器。
所以，二三十年代的西电电子管等电器零件，质量必须是超一流的。其制造工艺极为精湛，电子管的玻璃采用高硬度的水晶玻璃，对温度变化的影响最小。由于水晶玻璃的熔点非常高，制造这种胆玻璃的技术工艺远高于普通玻璃，成本也是普通玻璃的十多倍，因此，四十年代后，一般用途的电子管就不再使用水晶玻璃了。

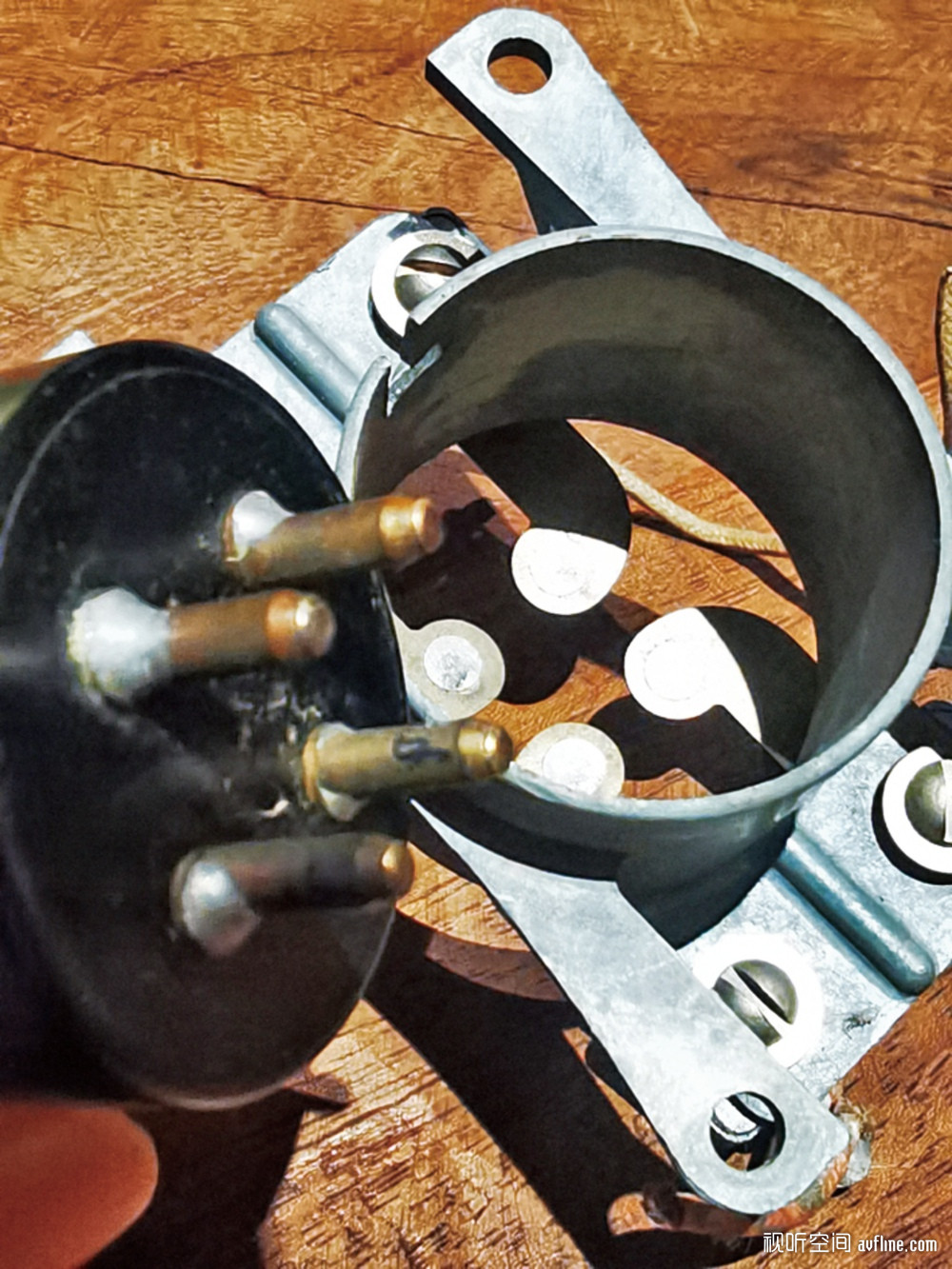

二三十年代的西电电子管，其四只引脚各有一块18K金金片，而相应的西电电子管座接触弹片上也有一块18K金金片，西电电子管与管座通过金片与金片的接触来传输信号。这种18K金片永不氧化，是信号传输中最可靠的接触方式，唯一的缺点就是成本高昂。一只西电电子管与一只管座配合就要用掉八块金片，如果不是西电与AT&T公司垄断了全美国的电话业务，赚取了大量利润，还真没有这样的财力去制造如此高质量的电话中继站专用电子管。
记得九十年代初，在广东货场的美国电子垃圾中，很多人找到了这种西电电子管与专用管座，但往往用剪钳将金片剪下，而将电子管与管座丢弃，这真是极大的浪费。电子管的设计采用了开放屏式设计，这种设计的电子管放大线性最好，失真最低，但缺点是效率低。后来为了追求效率，设计改为了封闭屏，虽然提高了效率，但牺牲了放大线性，听感上就不如开放屏那么透明了。
当然，要制造这种顶级电子管，工厂环境也非常重要。装配电子管的车间必须是无尘车间，以减少尘埃对电子管内部工作的干扰。无论技术还是财力，这都是现在的小型电子管作坊所无法比拟的。毕竟，后来模拟技术发展的方向是节能和降低成本，像西电电子管这种成本高昂的奢侈品，已经没有人再生产了，连西电自己都不再生产了。

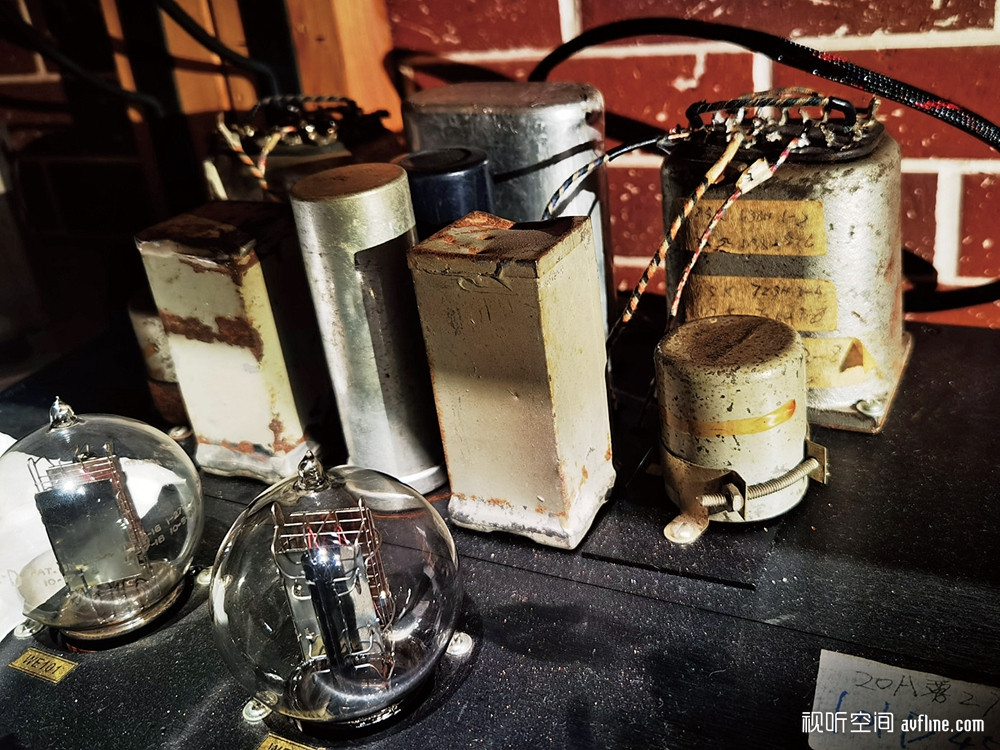

西电作为顶级电器制造商，除了电子管，其制造的其它电子零件也是一流水平。例如，西电专门用于音响的输入变压器、输出变压器、电感、电源变压器等，在今天都是天价级产品，基本上每只变压器的价格都在上万元。对于许多胆机发烧友来说，变压器可能看似只是铁芯上绕了些漆包线，但价格为何如此高昂？然而，一旦你使用过西电电子管，就会明白其音质之好绝对是其他品牌无法替代的。西电变压器之所以能被市场炒得这么贵，也绝对有其超越其他品牌变压器的素质。
玩西电的朋友虽然都具备一定的经济实力，但他们绝对不是盲目消费。他们必然经过大量比较和试听，最终才认同西电变压器的价值。那么，西电变压器到底有何特殊之处，能够吸引这么多消费者呢？
我实测了许多价格在一两万元一只的西电变压器，发现其指标数据并不是特别突出，频响大约在50Hz到15kHz左右。然而，有几个指标表现非常好，如相移非常小、方波变形率很低、铃震波平滑减小。这些指标部分反映了西电音频变压器的高素质。
在模拟放大零件中，相移失真是一个非常重要的参数。几乎每一个参与放大的非线性零件都会产生相移失真，而且每种零件的相移失真都不尽相同。当功放中使用了大量低素质的零件时，这些零件产生的不同相移失真叠加在一起，会导致放大出来的音乐波形严重失真。特别是输入输出变压器这类重要零件，它们产生的相移失真的影响远超过其他零件。因此，在胆机中，变压器的素质至关重要。
方波变形小、相移失真低的变压器输出的波形延时小、瞬变快如闪电、细节丰富。而方波铃震平滑减小的音频变压器则能带来丰富的泛音。实际上，西电专用音频变压器的听感瞬变快、密度极高、细节丰富、乐器质感强烈、人声真实自然。除了价格昂贵外，几乎无可挑剔。
我拆解过许多价值过万的西电天价变压器，对于外行人来说，它们无非就是一个铁芯上绕了几层漆包线。然而，对于内行人来说，西电变压器的制作工艺和材料选择都是极其讲究的。西电的变压器外壳经过镀镍处理，能有效防止外界杂电波干扰变压器的工作。其音频变压器铁芯的矽钢片非常柔软，不同于其他普通变压器铁芯钢片的硬度，而且钢片表面的电镀层又薄又均匀，四角边被切成圆角，以减少磁场聚角。紧固件全部使用黄铜，包括黄铜螺丝，从而避免了廉价铁螺丝或固定件对音频磁电交换的干扰。
相比之下，低级的音频变压器常常采用铁螺丝等固定铁芯，这些材料会吸收或改变音乐细节产生的磁场，严重干扰音乐电信号的电磁转换过程。这正如古语所说：“细节决定成败。”
此外，西电音频变压器的音圈骨架采用纸骨架，纸骨架不仅绝缘性好，而且防震性能更佳。同时，纸骨架具有一定的弹性，能舒缓漆包线的拉力。经过多次试验，同样的西电铁芯、漆包线和绕法下，纸骨架的音质远优于塑料骨架。纸骨架在音乐细节的丰富度、速度和厚度方面都表现更佳。塑料骨架虽然便于大规模量产的全自动绕制设备，但对音质有劣化作用。

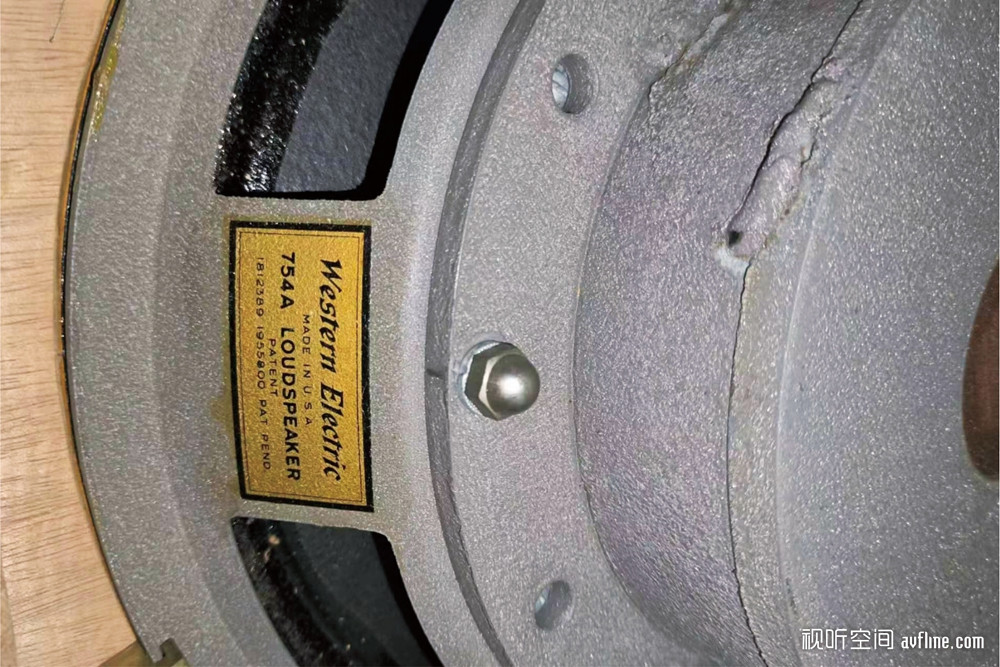

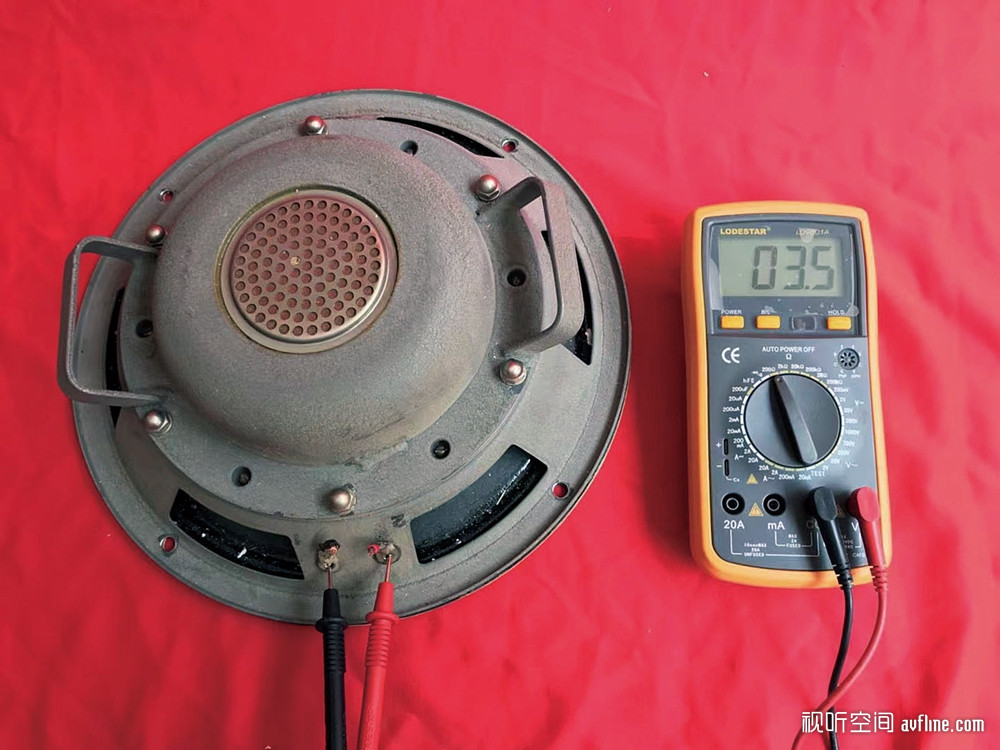

最后，关于西电的喇叭单元，三四十年代的西电音频产品中，喇叭的价格往往比音频变压器和电子管更贵。例如，四十年代西电开发的钴磁喇叭如755/756/728等，其素质都非常高，完美品的价格都在十万元左右一对。这些喇叭采用坚固的铸铝喇叭盘架和高素质的纸盘，营造出强大的音乐密度和如号角般的质感。然而，与WE728B使用相同纸盘和盘架的We754A，声音却略显粗糙。这其中的差异就在于钴磁磁体上。早期西电的钴磁是U型磁体结构，这种结构只需一块导磁板，但磁力非常强大，磁阻是钴磁中最低的。然而，这种磁体结构的缺点是钴用量大，成本高，工艺难度大，成品率也较低。
西电在面对成本和工艺的挑战时，也不得不做出妥协，将原本的U型磁体结构改为O型磁体，即圆环型钴磁。O型磁体除了音圈外的导磁板外，还需要加入多块下导磁板和音圈中间的导磁柱。这样的设计使得磁阻增加，磁力不再像U型磁那样直接控制音圈工作，而是通过接触上下导磁板传递磁力，再经下导磁板向导磁柱传递来控制音圈。虽然这种设计隔了几重关系，导致控制力因磁阻变大而减弱，但对于一般发烧友来说，这种变化并不明显。
对于西电来说，采用O型磁体制造工艺可以大大提高成品率，并降低成本数倍。因此，后来的其他喇叭厂家也纷纷效仿，采用了O型磁体的制造工艺，而无人敢尝试挑战U型磁体的工艺。
随着喇叭市场的扩大和市场竞争的加剧，连O型磁体都成为了奢侈品。为了降低成本，厂家开始减少昂贵的钴磁用量。一种常见的做法是将巨大的环形钴磁取消，改为使用一条与音圈大小相近的柱状钴磁，并用纯铁弯成U型接到上导磁板，这就是我们俗称的“凳仔磁”。这种工艺已经将钴磁的使用量减少到了极致，再进一步减少就可能不再使用钴磁了。
“凳仔磁”可以看作是钴磁技术的最后辉煌，虽然它已无力再称霸音响江湖，但在8寸小全频喇叭中，依然有不少出色的作品，听感相当有味道。然而，这种小全频喇叭在大型音响室中的应用就显得心有余而力不足了。
西电公司在1937年因反垄断法被拆离了音响部门E.I.P.E后，停止了原有的直热胆音响的研发，转而研发新一代的旁热胆音响，并取得了新的专利权。然而，到了1942年世界大战爆发后，西电公司全力投入军工通信电子管与器材的研发。世界大战结束后，随着无线电业务的迅速增长和丰厚利润，西电开始集中力量研发无线电技术。
到了五十年代，西电开始不再自己生产音响产品，而是全部委托其他工厂代工生产，这些代工厂包括杜肯、北电、麦景图等。虽然这些代工厂依照西电的技术指标自行研发线路与用料，但由于西电已经解散了原有的音响研发团队，没有了科学家与音乐家的参与，音响的研发质量受到了一定影响。此外，音响市场也不再是西电一家独大的垄断市场，资金和资源也无法像过去那样无所不用其极地投入制造音响。
一个曾经在音响领域从不妥协的品牌最终也不得不妥协。1958年后，市面上只有代工厂代工的西电音响，而真正的原厂西电音响已经不复存在。随着时间的流逝，无论多么辉煌的品牌，最终都会淹没在历史的长河之中。今天残留下来的正宗西电音响，基本都掌握在资深的发烧友手中，他们玩出来的西电声音也是风格各异，很难说谁是真正的西电声音，只能各自修行和品味了。
